コンフィグレーションガイド Vol.3

3.3.1　インターネットプロトコル　バージョン6（IPv6）

＜この項の構成＞

(1)　IPv6パケットフォーマット

(2)　IPv6パケットヘッダ有効性チェック

(3)　IPv6拡張ヘッダサポート仕様

(4)　送信元アドレス選択

(1)　IPv6パケットフォーマット

本装置が送信するIPv6パケットのフォーマットおよび設定値はRFC2460に従います。IPv6パケットフォーマットを次の図に示します。

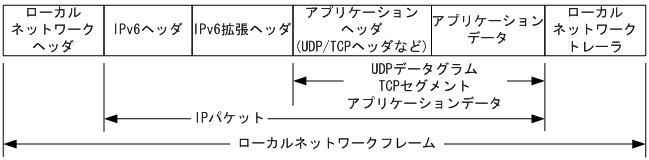

図3-22　IPv6パケットフォーマット

(2)　IPv6パケットヘッダ有効性チェック

IPv6では40オクテット長のヘッダに，8個のフィールドと2個のアドレスが含まれます。IPv6ヘッダ形式を次の図に示します。

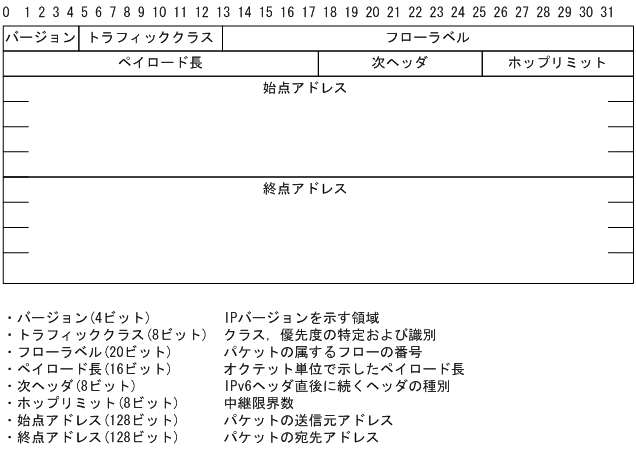

図3-23　IPv6ヘッダ形式

IPv6パケット受信時にIPv6パケットヘッダの有効性をチェックします。IPv6パケットヘッダのチェック内容を次の表に示します。

表3-4　IPv6パケットヘッダのチェック内容

IPv6パケット ヘッダフィールド	チェック内容	チェック異常時 パケット廃棄	パケット廃棄時 ICMPv6送信
バージョン	バージョン＝6であること	○	×
トラフィッククラス	チェックしない	−	−
フローラベル	チェックしない	−	−
ペイロード長	リンクレイヤデータ長＜3層データ長（Payload Length＋40Byte（L3ヘッダ分））ではないこと	○	×
次ヘッダ	チェックしない	−	−
ホップリミット	自装置宛てアドレスの受信パケットのホップリミット： チェックしない	−	−
	中継するパケットのホップリミット： ホップリミット−1≧0であること	○	○※
送信元アドレス	次の条件をすべて満たすこと マルチキャストアドレスではないこと IPv4射影アドレスではないこと 未指定アドレスではないこと（中継時） グローバルスコープであること（中継時）	○	×
宛先アドレス	次の条件をすべて満たすこと ループバックアドレスではないこと IPv4射影アドレスではないこと 未指定アドレスではないこと	○	×

（凡例）　○：する　×：しない　−：該当しない

注※　ICMPv6 Time Exceededメッセージを送信します。

(3)　IPv6拡張ヘッダサポート仕様

本装置がサポートするIPv6拡張ヘッダの項目を次の表に示します。

表3-5　IPv6拡張ヘッダの項目

IPv6拡張ヘッダ	IPv6パケットの分類
	本装置が発局と なるパケット	本装置が着局と なるパケット※1	本装置が中継する パケット
Hop-by-Hop Options Header	○	○	○※2
Routing Header※3	○	○	−
Fragment Header	○	○	−
Authentication Header	×	×	−
Encapsulating Security Payload Header	×	×	−
Destination Options Header	○	○	−

（凡例）　○：サポートする　×：サポートしない　−：ヘッダ処理なし

注※1

本装置が受信するパケットが次の条件に該当する場合，パケットを廃棄します。

・拡張ヘッダが9個以上設定されたパケット

・一つの拡張ヘッダ内に9個以上のオプションが設定されたパケット

注※2

本装置が中継するパケットが次の条件に該当する場合，パケットを廃棄します。

・Hop-by-Hop Optionsヘッダ内に9個以上のオプションが設定されたパケット

注※3

RFC5095に従ってRouting Header Type0の付いたパケットは廃棄します。

(4)　送信元アドレス選択

送信インタフェースに設定されたIPv6アドレスの中で宛先アドレスに最も近いアドレスを，送信元アドレスとして使用します。ただし，プロトコルやコンフィグレーションによって送信元アドレスが規定されているときは，そのIPv6アドレスを使用します。
