25.1.1　sFlow統計の概要

sFlow統計はエンド−エンドのトラフィック（フロー）特性や隣接するネットワーク単位のトラフィック特性を分析するため，ネットワークの上を流れるトラフィックを中継装置（ルータやスイッチ）でモニタする機能です。sFlow統計は国際的に公開されているフロー統計プロトコル（RFC3176）で，レイヤ2からレイヤ７までの統計情報をサポートしています。sFlow統計情報（以降，sFlowパケット）を受け取って表示する装置をsFlowコレクタ（以降，コレクタ）と呼び，コレクタにsFlowパケットを送付する装置をsFlowエージェント（以降，エージェント）と呼びます。sFlow統計を使ったネットワーク構成例を次の図に示します。

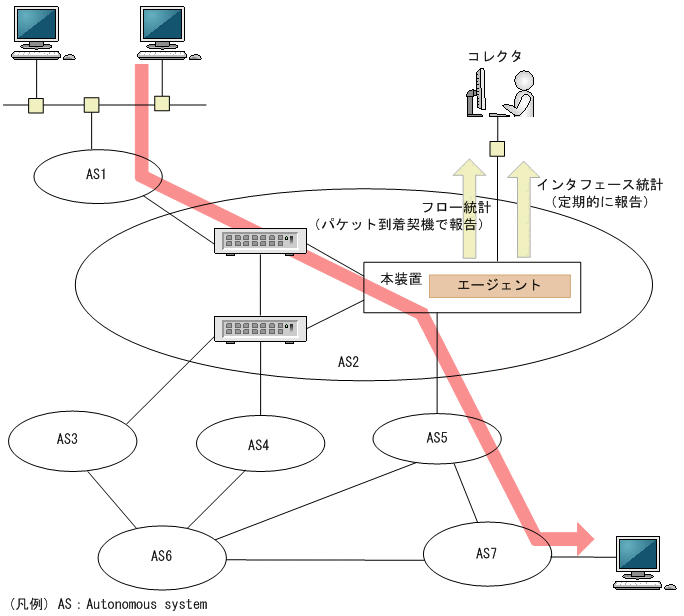

図25-1　sFlow統計のネットワーク構成例

図25-2　システム構成

本装置のエージェントでモニタされた情報はコレクタに集められ，統計結果をアナライザによってグラフィカルに表示できます。したがって，sFlow統計機能を利用するにはコレクタとアナライザが必要です。

表25-1　システム構成要素

構成要素	役割
エージェント（本装置）	統計情報を収集してコレクタに送付します。
コレクタ※	エージェントから送付される統計情報を集計・編集・表示します。さらに，編集データをアナライザに送付します。
アナライザ	コレクタから送付されるデータをグラフィカルに表示します。

注※　アナライザと一緒になっている場合もあります。
