24.1.1　概要

ポリシーベースミラーリングは，送受信するフレームから特定のフローをコピーして，指定したインタフェースへ送信する機能です。フレームをコピーすることをミラーリングと呼びます。この機能を利用して，フロー単位でミラーリングしたフレームをアナライザなどで受信することによって，トラフィックの監視や解析ができます。

受信フレームおよび送信フレームに対するミラーリングのそれぞれの動作を次の図に示します。

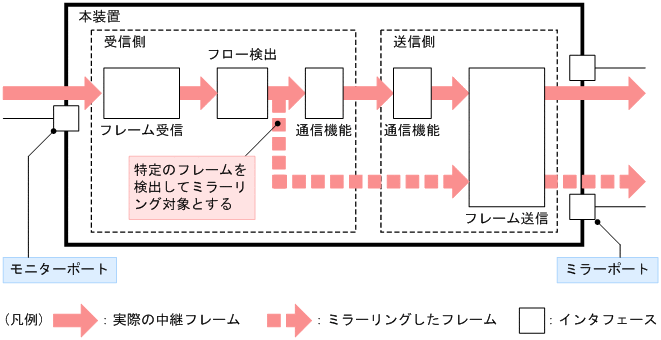

図24-1　受信フレームのミラーリング

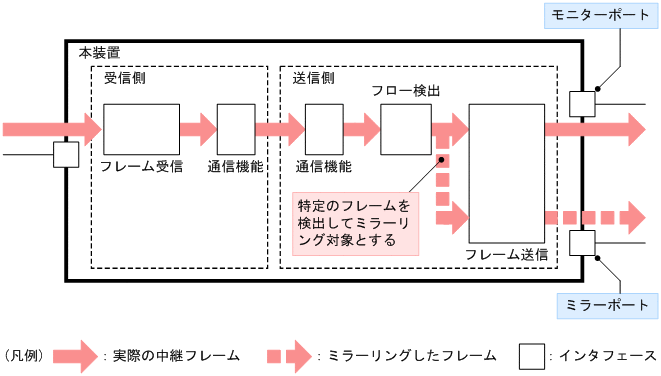

図24-2　送信フレームのミラーリング

これらの図で示すとおり，トラフィックを監視するインタフェースをモニターポートと呼び，ミラーリングしたフレームの送信先となるインタフェースをミラーポートと呼びます。

本装置のポリシーベースミラーリングは，フロー検出によって細かくフレームを特定できます。また，複数のミラーポートに同時にミラーリングできます。
