23.1.1　ポートミラーリングの概要

ポートミラーリングは，送受信するフレームのコピーを指定したポートへ送信する機能です。フレームをコピーすることをミラーリングと呼びます。この機能を利用して，ミラーリングしたフレームをアナライザなどで受信することによって，トラフィックの監視や解析ができます。

受信フレームおよび送信フレームに対するミラーリングのそれぞれの動作を次の図に示します。

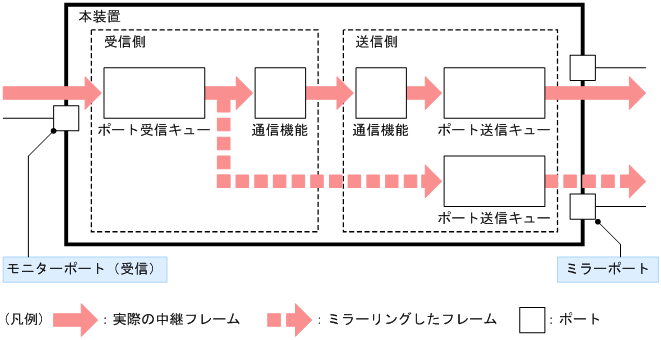

図23-1　受信フレームのミラーリング

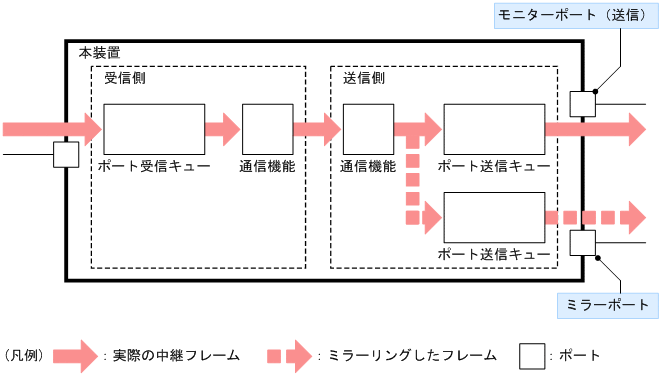

図23-2　送信フレームのミラーリング

これらの図で示すとおり，トラフィックを監視するポートをモニターポートと呼び，ミラーリングしたフレームの送信先となるポートをミラーポートと呼びます。

本装置の受信フレームに対するポートミラーリングでは，ポート受信キューから出力された直後のフレームをコピーします。また，送信フレームに対するポートミラーリングでは，ポート送信キューにキューイングされる前のフレームをコピーします。
