17.1.5　ポート帯域制御

ポート帯域制御は，スケジューリングを実施したあとに該当ポートに指定した送信帯域にシェーピングする機能です。この制御を使用して，広域イーサネットサービスなどへ接続できます。

例えば，ポート帯域が1Gbit/sでISPとの契約帯域が400Mbit/sの場合，ポート帯域制御を使用してあらかじめ帯域を400Mbit/s以下に抑えてフレームを送信できます。

ポート帯域制御の仕様を次の表に示します。

表17-8　ポート帯域制御の仕様

設定単位	設定範囲	刻み値
G単位	1G〜100Gbit/s	1Gbit/s
M単位	1M〜100000Mbit/s	1Mbit/s
k単位	10k〜100000000kbit/s	10kbit/s

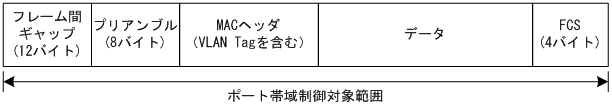

ポート帯域制御の対象となるフレームの範囲は，フレーム間ギャップからFCSまでです。ポート帯域制御の対象範囲を次の図に示します。

図17-4　ポート帯域制御の対象範囲
