14.1.1　ユーザ優先度書き換え

フロー検出で検出したフレームのVLAN Tagヘッダのユーザ優先度（User Priority）を書き換える機能です。ユーザ優先度は，次の図に示すTag Controlフィールドの先頭3ビットを指します。

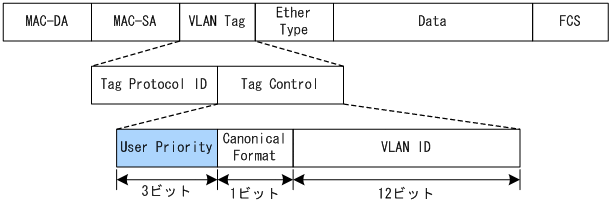

図14-2　VLAN Tagのヘッダフォーマット

本装置がフレームを中継する場合，ユーザ優先度書き換えを使用するとユーザ優先度は書き換えた値になります。ユーザ優先度書き換えを使用しないとユーザ優先度は次のとおりです。

• レイヤ2中継するフレームは受信フレームの値を引き継ぎます。ただし，新規にTagが付けられる場合は0になります。
• レイヤ3中継するパケットは0になります。

VLANトンネリングの使用時にユーザ優先度書き換えをする，対象フレームのフレームフォーマットを次の図に示します。

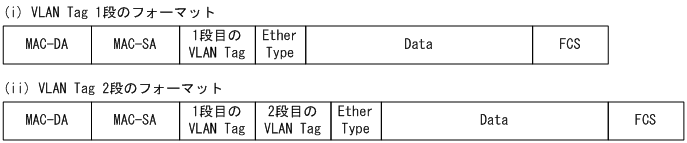

図14-3　VLANトンネリング使用時のフレームフォーマット

VLANトンネリングおよびユーザ優先度書き換えを同時に実施する場合の書き換え対象について，次の表に示します。

表14-1　VLANトンネリングおよびユーザ優先度書き換えを同時に実施する場合の書き換え対象

中継の種類		ユーザ優先度書き換え対象のVLAN Tag
受信（VLAN Tag数）	送信（VLAN Tag数）
Tagなし	1	1段目のVLAN Tag
1	1	1段目のVLAN Tag
1	2	1段目のVLAN Tag
1	Tagなし	書き換え不可
2	1	1段目のVLAN Tag
