5.6.3 PIM-SSMネットワークでマルチキャスト通信ができない
PIM-SSMネットワーク構成でマルチキャスト中継ができない場合は,次に示す障害解析方法に従って原因を切り分けてください。

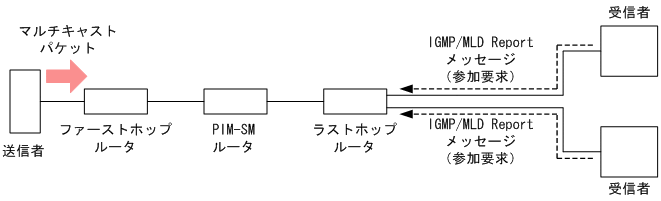

PIM-SSMネットワーク例を次の図に示します。
|
図中の各ルータの役割は次のとおりです。
-
ファーストホップルータ:送信者と直接接続するルータ
-
ラストホップルータ:受信者と直接接続するルータ
-
PIM-SMルータ:上記以外のPIM-SMが動作しているルータ
(1) 共通確認内容
PIM-SSMネットワーク構成で,すべての本装置に対する共通確認内容を次の表に示します。
項番 |
確認内容・コマンド |
対応 |
---|---|---|
1 |
IPv4マルチキャストルーティングプログラムまたはIPv6マルチキャストルーティングプログラムが動作していることを確認してください。
|
IPv4マルチキャストルーティングプログラムまたはIPv6マルチキャストルーティングプログラムが動作していない場合は,項番2へ。 |
IPv4マルチキャストルーティングプログラムまたはIPv6マルチキャストルーティングプログラムが動作している場合は,項番6へ。 |
||
2 |
マルチキャストルーティング機能を有効にする設定(コンフィグレーションコマンドip multicast routingまたはipv6 multicast routing)があることを,コンフィグレーションで確認してください。
|
IPv4マルチキャストルーティング機能を有効にする設定がある場合は,項番3へ。 |
IPv6マルチキャストルーティング機能を有効にする設定がある場合は,項番4へ。 |
||
マルチキャストルーティング機能を有効にする設定がない場合は,コンフィグレーションを修正してください。 |
||
3 |
IPv4マルチキャスト使用時は,該当インタフェースにマルチホームを設定していないことを,コンフィグレーションで確認してください。
|
マルチホームを設定していない場合は,項番5へ。 |
マルチホームは未サポートです。マルチホームを設定している場合は,コンフィグレーションを修正してください。 |
||
4 |
IPv6マルチキャスト使用時は,ループバックインタフェースにIPv6アドレスを設定していることを,コンフィグレーションで確認してください。
|
ループバックインタフェースにIPv6アドレスを設定している場合は,項番5へ。 |
ループバックインタフェースにIPv6アドレスを設定していない場合は,コンフィグレーションを修正してください。 |
||
5 |
一つ以上のインタフェースでPIM-SMが動作していることを確認してください。
|
PIM-SMが動作している場合は,項番6へ。 |
PIM-SMが動作していない場合は,一つ以上のインタフェースでPIM-SMが動作するようにコンフィグレーションを修正してください。 |
||
6 |
マルチキャストが使用できる経路配分パターンを設定しているか,コンフィグレーションを確認してください。
|
マルチキャストが使用できる経路配分パターンを設定している場合は,項番7へ。 |
マルチキャストが使用できる経路配分パターンを設定していない場合は,コンフィグレーションを修正してください。経路配分パターンの変更方法については,「コンフィグレーションコマンドレファレンス」を参照してください。 経路配分パターンを変更したあと,項番17へ。 |
||
7 |
IPv4 PIM-SMが動作するインタフェースに,IGMP snoopingを設定しているか確認してください。 IPv6 PIM-SMが動作するインタフェースに,MLD snoopingを設定しているか確認してください。
|
IGMP/MLD snoopingを設定していない場合は,項番8へ。 |
IGMP/MLD snoopingを設定している場合は,次の内容を確認してください。
|
||
8 |
PIM-SM,IGMPおよびMLDが動作するインタフェースで,フィルタまたはQoSによってプロトコルパケットやマルチキャストパケットが廃棄されていないか確認してください。 |
確認方法と対応については,「8.1 パケット廃棄の確認」を参照してください。 |
パケットが廃棄されていない場合は,項番9へ。 |
||
9 |
送信者へのユニキャスト経路が存在するか確認してください。
|
ユニキャスト経路が存在する場合は,項番10へ。 |
ユニキャスト経路が存在しない場合は,「5.5 ユニキャストルーティングの通信障害」を参照してください。 |
||
10 |
送信者へのネクストホップアドレスと接続しているインタフェースで,PIM-SMが動作していることを確認してください。
|
PIM-SMが動作している場合は,項番11へ。 |
PIM-SMが動作していない場合は,送信者へのネクストホップアドレスと接続しているインタフェースでPIM-SMが動作するようにコンフィグレーションを修正してください。 |
||
11 |
PIM-SMの隣接情報を確認してください。
|
項番9で確認した経路のネクストホップがすべて隣接ルータとして表示されている場合は,項番12へ。 |
項番9で確認した経路のネクストホップのうち隣接ルータとして表示されていないものがある場合は,表示されていない隣接ルータの設定を確認してください。 |
||
12 |
PIM-SSMで使用するアドレス範囲に中継対象グループアドレスが含まれていることを,コンフィグレーションで確認してください。
|
PIM-SSMで使用するアドレス範囲に中継対象グループアドレスが含まれている場合は,項番13へ。 |
PIM-SSMで使用するアドレス範囲に中継対象グループアドレスが含まれていない場合は,コンフィグレーションを修正してください。 |
||
13 |
マルチキャスト中継エントリが存在することを確認してください。
|
マルチキャスト中継エントリが存在する場合は,項番14へ。 |
マルチキャスト中継エントリが存在しない場合は,上流インタフェースにマルチキャストパケットが届いていることを確認してください。マルチキャストパケットが届いていない場合は,送信者または上流ルータの設定を確認してください。 |
||
14 |
マルチキャスト中継エントリ数が最大数(コンフィグレーションコマンドip pim mcache-limitまたはipv6 pim mcache-limitの設定値)に到達していないか確認してください。
|
Warningが表示されていない場合は,項番15へ。 |
Warningが表示されている場合は,マルチキャスト中継エントリ数が最大数に到達しています。ネットワーク構成を見直して範囲内で運用してください。 また,ネガティブキャッシュエントリが想定以上に生成されている場合は,不要なマルチキャストパケットを送信している端末が存在しないか確認してください。 |
||
15 |
マルチキャスト経路情報が存在することを確認してください。
|
マルチキャスト経路情報が存在する場合は,項番16へ。 |
マルチキャスト経路情報が存在しない場合は,下流ルータの設定を確認してください。 |
||
16 |
マルチキャスト経路情報数が最大数(コンフィグレーションコマンドip pim mroute-limitまたはipv6 pim mroute-limitの設定値)に到達していないか確認してください。
|
Warningが表示されていない場合は,項番17へ。 |
Warningが表示されている場合は,マルチキャスト経路情報数が最大数に到達しています。ネットワーク構成を見直して範囲内で運用してください。 |
||
17 |
IPv4マルチキャスト使用時はTTL値が1,IPv6マルチキャスト使用時はホップリミット値が1のマルチキャストパケットを受信していないか確認してください。
|
TTL値またはホップリミット値が1でない場合は,項番18へ。 |
TTL値またはホップリミット値が1の場合は,本装置では該当するマルチキャストパケットを中継しません。送信者の設定を修正してください。 |
||
18 |
マルチキャスト中継エントリ数が収容条件に到達しているシステムメッセージ※が表示されていないか確認してください。
|
システムメッセージが表示されていない場合は,項番19へ。 |
システムメッセージが表示されている場合は,マルチキャスト中継エントリ数が収容条件に到達しています。 収容条件に到達したあとはマルチキャスト中継エントリを設定できないため,収容条件に到達した状態での運用は推奨しません。ネットワーク構成を見直して収容条件内で運用してください。 ネットワーク構成を見直したあと,restart ipv4-multicastまたはrestart ipv6-multicastコマンドを実行して,マルチキャスト中継エントリを再設定してください。 |
||
19 |
マルチキャスト中継エントリの延べ下流インタフェース数が収容条件に到達しているシステムメッセージ(メッセージ種別:PSU,メッセージ識別子:41023002)が表示されていないか確認してください。
|
システムメッセージが表示されている場合は,マルチキャスト中継エントリの延べ下流インタフェース数が収容条件に到達しています。 収容条件に到達したあとは下流インタフェースを設定できないため,収容条件に到達した状態での運用は推奨しません。ネットワーク構成を見直して収容条件内で運用してください。なお,延べ下流インタフェース数は,IPv4マルチキャストとIPv6マルチキャストの合計です。 ネットワーク構成を見直したあと,restart ipv4-multicastおよびrestart ipv6-multicastコマンドをどちらも実行して,マルチキャスト中継エントリを再設定してください。 |
- 注※
-
IPv4マルチキャスト中継エントリ数が収容条件に到達しているときはシステムメッセージ(メッセージ種別:PSU,メッセージ識別子:41021002),IPv6マルチキャスト中継エントリ数が収容条件に到達しているときはシステムメッセージ(メッセージ種別:PSU,メッセージ識別子:41022002)が表示されます。
(2) ラストホップルータ確認内容
PIM-SSMネットワーク構成で,本装置がラストホップルータの場合の確認内容を次の表に示します。
項番 |
確認内容・コマンド |
対応 |
---|---|---|
1 |
受信者と接続しているインタフェースで,IGMPまたはMLDが動作していることを確認してください。
|
IGMPまたはMLDが動作していない場合は,IGMPまたはMLDが動作するようにコンフィグレーションを修正してください。 |
2 |
受信者がIGMPv1/IGMPv2/IGMPv3(EXCLUDEモード)またはMLDv1/MLDv2(EXCLUDEモード)を使用する場合は,IGMP/MLD PIM-SSM連携機能の設定(コンフィグレーションコマンドip igmp ssm-map enableまたはipv6 mld ssm-map enable)があることを,コンフィグレーションで確認してください。
|
IGMP/MLD PIM-SSM連携機能の設定がない場合は,コンフィグレーションを修正してください。 |
3 |
受信者がIGMPv1/IGMPv2/IGMPv3(EXCLUDEモード)またはMLDv1/MLDv2(EXCLUDEモード)を使用する場合は,PIM-SSMで中継するグループアドレスと送信元アドレスをIGMP/MLD PIM-SSM連携機能の設定(コンフィグレーションコマンドip igmp ssm-map staticまたはipv6 mld ssm-map static)で指定していることを,コンフィグレーションで確認してください。
|
PIM-SSMで中継するグループアドレスと送信元アドレスを指定していない場合は,コンフィグレーションを修正してください。 |
4 |
受信者が,IGMPまたはMLDで中継対象マルチキャストグループに参加していることを確認してください。
|
受信者が中継対象マルチキャストグループに参加していない場合は,受信者の設定を確認してください。 |
5 |
IGMP/MLD PIM-SSM連携機能を使用している場合は,該当するマルチキャストグループのSource Addressに送信元アドレスが表示されていることを確認してください。
|
Source Addressに送信元アドレスが表示されていない場合は,IGMP/MLD PIM-SSM連携機能の設定が不正です。コンフィグレーションを修正してください。 |
6 |
中継対象マルチキャストグループに参加しているインタフェースがある場合は,本装置がDRであることを確認してください。
|
本装置がDRでない場合は,中継対象インタフェースのDRを確認してください。 |
7 |
静的グループ参加機能を使用しているインタフェースがある場合は,本装置がDRであることを確認してください。
|
本装置がDRでない場合は,中継対象インタフェースのDRである装置に静的グループ参加機能を設定してください。 |
8 |
静的グループ参加機能が動作するインタフェースに,IGMP snoopingまたはMLD snoopingを設定しているか確認してください。
|
IGMP/MLD snoopingを設定している場合は,次の内容を確認してください。
|
9 |
各インタフェースで異常を検出していないか確認してください。
|
Noticeに警告情報が表示されていないことを確認してください。 警告情報が表示されている場合は,次の内容を確認してください。
|
(3) ファーストホップルータ確認内容
PIM-SSMネットワーク構成で,本装置がファーストホップルータの場合の確認内容を次の表に示します。
項番 |
確認内容・コマンド |
対応 |
---|---|---|
1 |
本装置が送信者と直接接続していて,送信者からのマルチキャストパケットが本装置に届いていることを確認してください。
|
マルチキャストパケットが届いていない場合は,ネットワーク構成および送信者の設定を確認してください。 |
2 |
送信者と接続しているインタフェースで,PIM-SM,IGMPまたはMLDが動作していることを確認してください。
|
PIM-SM,IGMPまたはMLDが動作していない場合は,PIM-SM,IGMPまたはMLDが動作するようにコンフィグレーションを修正してください。 |
3 |
マルチキャストパケットとマルチキャスト経路情報のグループアドレスと送信元アドレスが一致するか確認してください。
|
グループアドレスと送信元アドレスが一致しない場合は,送信者とラストホップルータの設定を確認してください。 |
