18.9.2 スタブルータの動作
コンフィグレーションコマンドmax-metric router-lsaでは,ドメインごとにスタブルータ機能を動作させるかどうかを指定します。さらに,動作条件として,スタブルータとして常時動作させるか,または起動後に動作させるかを選択できます。
- 〈この項の構成〉
(1) 常時動作する場合
常時,コストを最大値にします。スタブルータのコンフィグレーションを削除するまで,動作し続けます。
(2) 起動後にスタブルータとして動作する場合
次に示す契機でコストを最大値にします。コンフィグレーションで指定した期限が経過するまで,継続します。
-
装置起動
-
系切替による運用系BCUの交替後
ただし,次の場合を除きます。
-
ノンストップルーティング使用時の系切替で,隣接状態を正しく引き継いで隣接装置と再接続しない場合
-
グレースフル・リスタート使用時の系切替で,グレースフル・リスタートに成功した場合
-
-
ユニキャストルーティングプログラムの再起動後
ただし,次の場合を除きます。
-
グレースフル・リスタート使用時の系切替で,グレースフル・リスタートに成功した場合
-

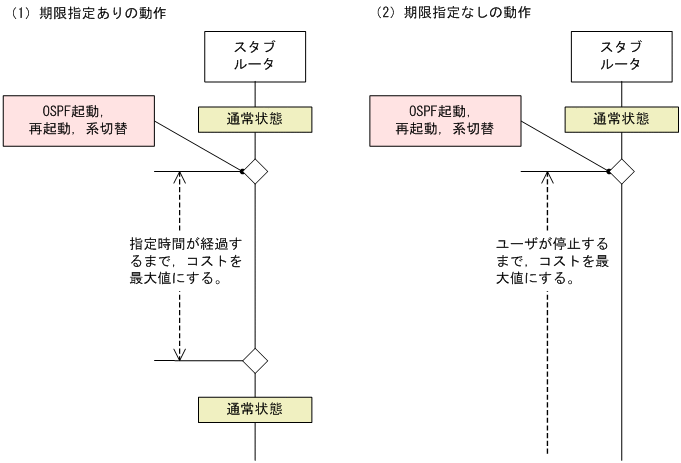

動作中に運用コマンドclear ip ospf stub-routerを実行するか,コンフィグレーションを削除することで停止できます。スタブルータの動作を次の図に示します。
|
(3) 注意事項
-
グレースフル・リスタートのヘルパールータとして動作しているとき,スタブルータのコンフィグレーションを変更しないでください。設定を変更すると,スタブルータが動作を開始したり終了したりして,ヘルパー動作に失敗することがあります。
-
スタブルータとして常時動作する設定になっているとき,起動後に動作するように変更すると,すぐにスタブルータを終了します。
-
スタブルータを通過する仮想リンクは,使用できません。
通過エリアでのコストが65535よりも大きい場合,仮想ネイバーはその仮想リンクを到達不能とみなします。
-
古いOSPF規格のRFC1247の仕様では,最大メトリックの経路情報はSPF計算に使用されません。このため,新しいOSPF規格に対応していない装置では,スタブルータを経由する経路は登録されません。
