27.1.11　VRFでのIPv6 PIM-SM/PIM-SSM動作インタフェースの設定

［設定のポイント］

VRFでPIM-SMを使用する場合，VRFにIPv6マルチキャストルーティング機能を設定して，そのVRFの一つ以上のインタフェースにPIM-SMまたはPIM-SSMを設定します。PIM-SMおよびPIM-SSMはインタフェースコンフィグレーションモードで設定します。

マルチキャストの送信者と受信者が本装置に直接接続するような，隣接ルータが存在しないVRFでも本設定は必要です。

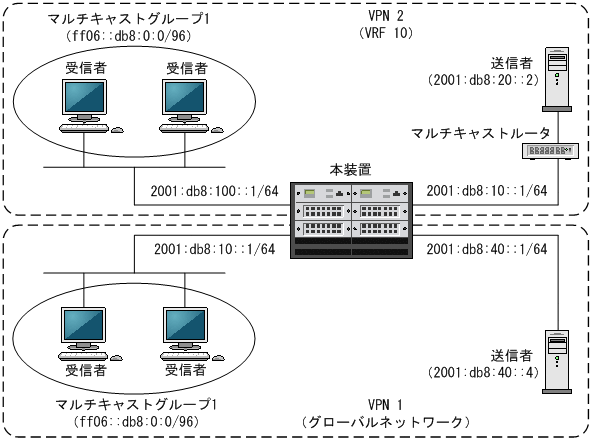

VPN 2にVRF 10を対応させ，VRF 10のインタフェースのIPv6アドレスを2001:db8:10::1/64とした場合のPIM-SMおよびPIM-SSM構成例を次の図に示します。

図27‒2　VRFでのPIM-SM/PIM-SSM構成例

［コマンドによる設定］

1. (config)# interface gigabitethernet 1/1

   ポート1/1のコンフィグレーションモードに移行します。

2. (config-if)# vrf forwarding 10

   ポート1/1にVRF 10を設定します。

3. (config-if)# ipv6 address 2001:db8:10::/64

   (config-if)# ipv6 enable

   ポート1/1にIPv6アドレスを設定します。

4. (config-if)# ipv6 pim

   (config-if)# exit

   ポート1/1にPIM-SMおよびPIM-SSMを設定します。
