26.4.4　MLDv2使用時のIPv6経路制御動作

(1)　MLDv2使用時のIPv6 PIM-SM動作

マルチキャスト送信者（送信元アドレス：S1）がPIM-SMで使用するマルチキャストグループ（グループアドレス：G1）にマルチキャストパケットを送信して，受信者がMLDv2でマルチキャストグループに参加する場合の動作を次に示します。

1. 受信者からマルチキャストグループに参加するためのMLDv2 Report(G1,S1)メッセージを受信します。

2. MLDv2 Report(G1,S1)メッセージを受信した装置は，ランデブーポイントへの最短パス方向にグループアドレス（G1）を設定したPIM Joinメッセージを送信します。

3. PIM Joinメッセージを受信したランデブーポイントは各マルチキャストグループの存在を認識します。マルチキャストパケットを送信元ネットワークからランデブーポイント経由で各グループメンバに配送するために，送信者を頂点としたランデブーポイント経由の配送ツリーを形成します。

4. 送信者から各グループメンバに対して最短パスで到達できるように，既存のユニキャストルーティングを使用して送信者からの最短パスを決定します（PIM Joinメッセージを送信者への最短パス方向に送信して，最短パス配送ツリーを形成します）。

5. マルチキャスト送信者（送信元アドレス：S1）がマルチキャストグループ（グループアドレス：G1）宛てに送信したマルチキャストパケットを受信した装置は，最短パス配送ツリーに従ってマルチキャストパケットを中継します。

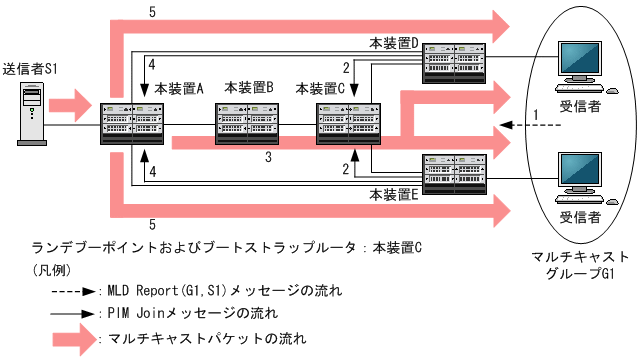

   図26‒19　MLDv2使用時のPIM-SM動作概要

(2)　MLDv1/MLDv2受信者混在時のIPv6経路制御

MLDv1でPIM-SSMの設定をしている状態で，MLDv1受信者とMLDv2受信者が混在する場合の経路制御動作について説明します。

コンフィグレーションで設定したPIM-SSMで使用するアドレス範囲に含まれるグループアドレスに対して参加要求を受信した場合，次の表に示すようにPIM-SSMが動作します。MLDv1/MLDv2受信者混在時の経路制御動作を次の表に示します。

表26‒15　MLDv1/MLDv2受信者混在時の経路制御動作

参加グループアドレス	MLDv1 Reportメッセージ MLDv2 Report（EXCLUDEモード）メッセージ	MLDv2 Report（INCLUDEモード）メッセージ
PIM-SSMで使用するアドレス範囲内	PIM-SSM （MLD PIM-SSM連携機能使用時）	PIM-SSM
PIM-SSMで使用するアドレス範囲外	PIM-SM	PIM-SM

MLDv1 Reportメッセージで参加要求を受信した場合，送信元リストにはMLD PIM-SSM連携機能で設定された送信元アドレスを使用します。MLDv1 ReportメッセージとMLDv2 Report（EXCLUDEモード）メッセージで同じグループアドレスに対して参加要求を受信した場合，送信元リストにはMLD PIM-SSM連携機能で設定された送信元アドレスとMLDv2 Report（INCLUDEモード）メッセージに含まれる送信元リストを合わせたリストを使用します。
