コンフィグレーションガイド Vol.3


25.2.2 IPv4 PIM-SM情報の確認

本装置のIPv4マルチキャストルーティング機能で,PIM-SMを設定した場合の確認内容には次のものがあります。

〈この項の構成〉

(1) インタフェース情報

本装置でPIM-SMおよびPIM-SSMのインタフェース情報を確認する場合は,show ip pim interfaceコマンドを実行して,PIM-SMまたはPIM-SSMを設定したインタフェースが表示されることを確認してください。コマンドの実行結果を次の図に示します。

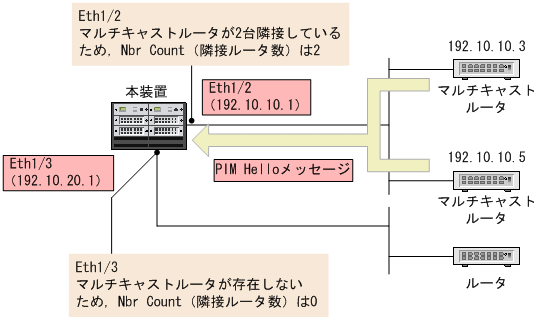

図25‒7 show ip pim interfaceコマンドの実行結果
> show ip pim interface
Date 20XX/12/10 15:08:10 UTC
Total: 2 interfaces
Interface        Mode    Hello  Nbr    DR
                         Intvl  Count  Address
Eth1/2           sparse     30      2  192.10.10.5
Eth1/3           sparse     30      0  This system
>

[図データ]

(2) 隣接情報

本装置でマルチキャストインタフェースの隣接情報を確認する場合は,show ip pim neighborコマンドを実行して,該当インタフェースの隣接ルータを確認してください。コマンドの実行結果を次の図に示します。

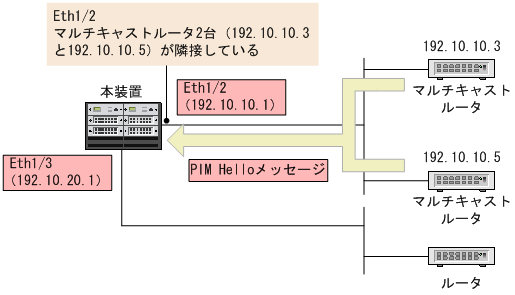

図25‒8 show ip pim neighborコマンドの実行結果
> show ip pim neighbor
Date 20XX/01/13 10:01:00 UTC
Total: 2 neighbors
Interface        Neighbor Address  Uptime   Expires
Eth1/2           192.10.10.3        01:10    00:35
                 192.10.10.5        01:10    01:35
>

[図データ]

(3) マルチキャスト経路情報

本装置でマルチキャスト経路情報を確認する場合は,show ip mrouteコマンドを実行して,該当するマルチキャスト経路情報が存在することを確認してください。コマンドの実行結果を次の図に示します。

図25‒9 show ip mrouteコマンドの実行結果
> show ip mroute
Date 20XX/01/13 10:01:00 UTC
Total: 2 routes, 2 groups, 1 source
(S,G) 2 routes ------------------------------------------------------------
Group Address    Source Address   Flags  Protocol  Uptime   Expires  Assert
232.1.1.1        192.0.2.1        FLT    SSM        25:47    --:--    00:00
    incoming:Eth1/2            upstream:Direct
    outgoing:Eth1/3            uptime: 24:10   expires: --:--
             Eth1/4            uptime: 24:10   expires: --:--
             Eth1/5            uptime: 24:10   expires: --:--

232.1.1.2        192.0.2.1        FLT    SSM        24:10    --:--    00:00
    incoming:Eth1/2            upstream:Direct
    outgoing:Eth1/4            uptime: 24:10   expires: --:--
>

(4) マルチキャスト中継エントリ情報

本装置でマルチキャスト中継エントリを確認する場合は,show ip mcacheコマンドを実行して,グループアドレスへの経路が存在していることを確認してください。コマンドの実行結果を次の図に示します。

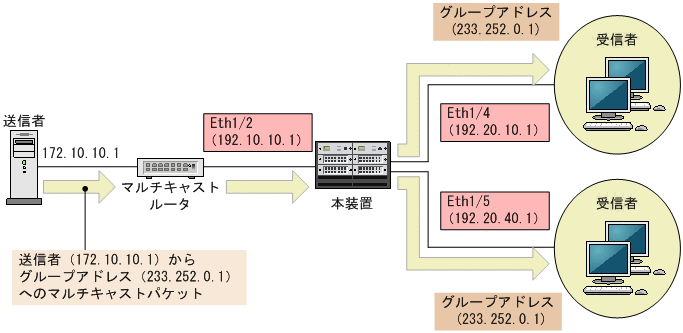

図25‒10 show ip mcacheコマンドの実行結果
> show ip mcache
Date 20XX/12/10 16:40:59 UTC
Total: 1 route
- Forwarding entry ----------------------------------------------------------
Group Address   Source Address  Flags  Protocol  Uptime   Expires
233.252.0.1     172.10.10.100   -      SSM        01:00    02:00
     incoming:Eth1/2
     outgoing:Eth1/4
              Eth1/5
>

[図データ]

(5) RPF情報

本装置でPIM-SMおよびPIM-SSMのRPF情報を確認する場合は,show ip rpfコマンドを実行して,RPF情報を確認してください。コマンドの実行結果を次の図に示します。

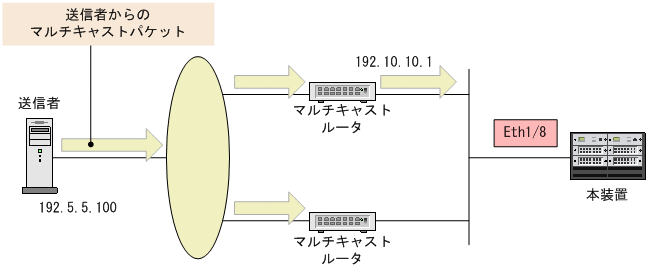

図25‒11 show ip rpfコマンドの実行結果
> show ip rpf 192.5.5.100
Date 20XX/01/13 10:01:00 UTC
Incoming:Eth1/8    Upstream: 192.10.10.1
>

[図データ]

(6) PIM-SMブートストラップルータ情報

本装置でIPv4 PIM-SMブートストラップルータ情報を確認する場合は,show ip pim bsrコマンドを実行して,ブートストラップルータアドレスが表示されていることを確認してください。コマンドの実行結果を次の図に示します。

図25‒12 show ip pim bsrコマンドの実行結果
> show ip pim bsr
Date 20XX/01/13 10:01:00 UTC
Status:Not Candidate Bootstrap Router
BSR Address : 192.10.10.10
    Priority: 100    Hash mask length: 30
    Uptime  : 03:00
    Bootstrap Timeout : 130 seconds
>

(7) PIM-SMランデブーポイント情報

本装置でIPv4 PIM-SMランデブーポイント情報を確認する場合は,show ip pim rp-mappingコマンドを実行して,該当のグループアドレスに対するランデブーポイントアドレスが表示されていることを確認してください。コマンドの実行結果を次の図に示します。

図25‒13 show ip pim rp-mappingコマンドの実行結果
> show ip pim rp-mapping
Date 20XX/01/13 10:01:00 UTC
Status:Not Candidate Rendezvous Point
Total: 2 routes, 2 groups, 1 RP
Group/Masklen       C-RP Address Priority Uptime  Expires
233.250.0.2/32      192.1.1.1         100  02:00   02:30
233.250.0.1/32      192.1.1.1         100  02:00   02:30
>
