22.3.7　ルート・リフレクションの設定

次の図に示す構成例を基に説明します。

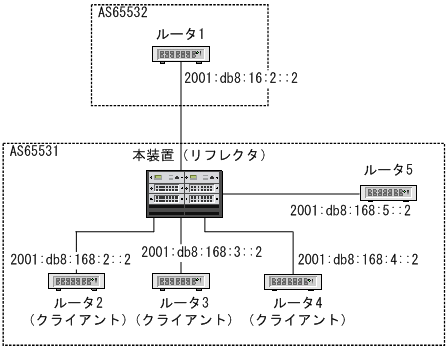

図22‒24　ルート・リフレクション構成例

〈この項の構成〉

(1)　コンフィグレーションコマンド一覧

ルート・リフレクションのコンフィグレーションコマンド一覧を次の表に示します。

表22‒27　コンフィグレーションコマンド一覧
コマンド名	説明
bgp client-to-client reflection	ルート・リフレクタ・クライアント間でBGP4+経路をリフレクトすることを指定します。
bgp cluster-id	ルート・リフレクションで使用するクラスタIDを指定します。
bgp router-id	bgp cluster-idの設定がない場合に，ルート・リフレクションのクラスタIDとして使用します。
neighbor always-nexthop-self	内部ピアへ広告する経路のMP_REACH_NLRI属性のネクストホップ情報を，強制的に内部ピアとのピアリングに使用している自側アドレスに書き替えることを指定します（ルート・リフレクションの場合を含む）。
neighbor route-reflector-client	ルート・リフレクタ・クライアントを指定します。

(2)　ルート・リフレクションの設定

［設定のポイント］: bgp client-to-client reflectionコマンドはデフォルトで有効なため，設定は不要です。なお，ルート・リフレクタでは，ルート・リフレクタ・クライアント間でBGP4+経路をリフレクトさせない場合，config-router-af（ipv6）モードまたはconfig-router-af（ipv6 vrf）モードでno bgp client-to-client reflectionコマンドを指定してください。

［コマンドによる設定］

(config)# router bgp 65531

(config-router)# bgp router-id 192.168.1.100

(config-router)# neighbor 2001:db8:16:2::2 remote-as 65532

(config-router)# neighbor 2001:db8:168:2::2 remote-as 65531

(config-router)# neighbor 2001:db8:168:3::2 remote-as 65531

(config-router)# neighbor 2001:db8:168:4::2 remote-as 65531

(config-router)# neighbor 2001:db8:168:5::2 remote-as 65531

ルータ1を外部ピア，ルータ2，ルータ3，ルータ4，およびルータ5を内部ピアとしてBGP4+ピアを設定します。
(config-router)# bgp cluster-id 10.1.2.1

クラスタIDを設定します。
(config-router)# address-family ipv6

config-router-af（ipv6）モードへ移行します。
(config-router-af)# neighbor 2001:db8:168:2::2 route-reflector-client

(config-router-af)# neighbor 2001:db8:168:3::2 route-reflector-client

(config-router-af)# neighbor 2001:db8:168:4::2 route-reflector-client

ルータ2，ルータ3，およびルータ4をルート・リフレクタ・クライアントに指定します。
(config-router-af)# neighbor 2001:db8:16:2::2 activate

(config-router-af)# neighbor 2001:db8:168:2::2 activate

(config-router-af)# neighbor 2001:db8:168:3::2 activate

(config-router-af)# neighbor 2001:db8:168:4::2 activate

(config-router-af)# neighbor 2001:db8:168:5::2 activate

IPv6アドレスファミリを有効にします。
