14.1.4　動的監視機能

(1)　スタティック経路の動的監視による経路切り替え

スタティック経路の動的監視の例を次の図に示します。

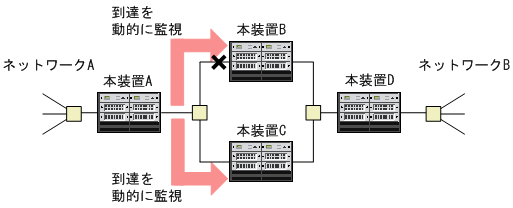

図14‒2　スタティック経路の動的監視の例

この図では，本装置AでネットワークBへのスタティック経路が本装置B経由（優先），本装置C（非優先）で設定されているものとします。動的監視をしていない状態で，本装置Aと本装置B間の本装置B側のインタフェースに障害が発生した場合，本装置A側のインタフェースは正常なため，本装置B経由のスタティック経路は削除されません。そのため，本装置C経由のスタティック経路へ切り替えられないで，本装置A−ネットワークB間の通信が停止します。

動的監視をしている場合，本装置A側のインタフェースが正常であっても，動的監視機能によって本装置Bへの到達不可を検知すると本装置B経由のスタティック経路を削除します。これによって，本装置C経由のスタティック経路へ切り替えられ，本装置A−ネットワークB間の通信を確保できます。

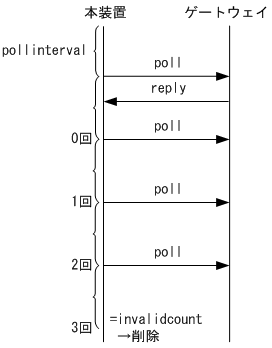

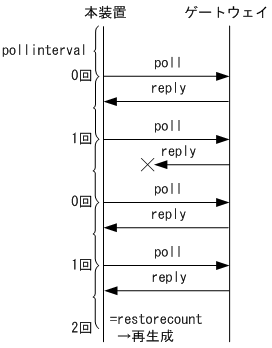

(2)　スタティック経路の動的監視による経路の生成，削除および再生成タイミング

スタティック経路の動的監視による経路の生成，削除および再生成タイミングは次に示すコンフィグレーションコマンドの設定値に依存します。

IPv4

• ip route static poll-interval

• ip route static poll-multiplier

IPv6

• ipv6 route static poll-interval

• ipv6 route static poll-multiplier

以降，ip route static poll-intervalおよびipv6 route static poll-intervalの設定値をpollinterval，ip route static poll-multiplierおよびipv6 route static poll-multiplierの設定値をそれぞれinvalidcount，restorecountと表します。
