コンフィグレーションガイド Vol.3


13.7.4 集約元経路の広告抑止

経路集約後,集約経路については広告するが集約元となった経路については広告対象外にできます。例えば,集約元経路以外のRIP経路は広告したいが集約元のRIP経路を広告しないなどです。

〈この項の構成〉

(1) IPv4経路情報での集約元経路の広告抑止

集約元経路の広告抑止は,コンフィグレーションコマンドip summary-addressのsummary-onlyパラメータで指定します。集約元経路の広告抑止の適用例を次の図に示します。

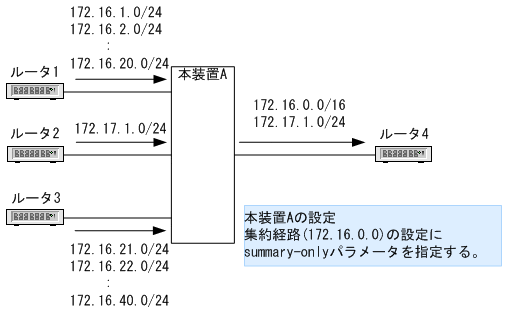

図13‒17 IPv4経路情報での集約元経路の広告抑止の適用例

[図データ]

本装置Aはルータ1から172.16.1.0/24,172.16.2.0/24,…,172.16.20.0/24を受信して,ルータ2から172.17.1.0/24を受信します。また,ルータ3から172.16.21.0/24,172.16.22.0/24,…,172.16.40.0/24を学習します。本装置Aでは,集約経路172.16.0.0/16と学習経路172.17.1.0/24をルータ4へ広告するように広告経路フィルタを設定します。このとき,summary-onlyパラメータを指定して学習経路から集約経路172.16.0.0/16を生成するように設定した場合,広告経路フィルタに集約元経路の広告を抑止する設定が不要となります。経路集約のコンフィグレーション例と経路集約前後の経路を次の図に示します。

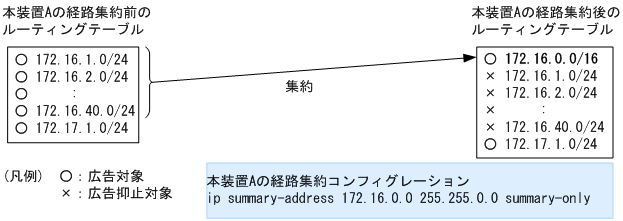

図13‒18 IPv4経路集約のコンフィグレーション例と経路集約前後の経路

[図データ]

(2) IPv6経路情報での集約元経路の広告抑止

集約元経路の広告抑止は,コンフィグレーションコマンドipv6 summary-addressのsummary-onlyパラメータで指定します。集約元経路の広告抑止の適用例を次の図に示します。

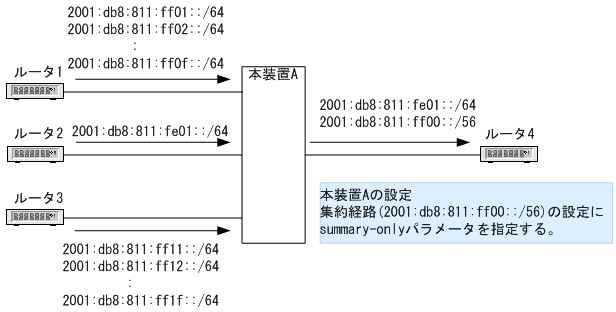

図13‒19 IPv6経路情報での集約元経路の広告抑止の適用例

[図データ]

本装置Aはルータ1から2001:db8:811:ff01::/64,2001:db8:811:ff02::/64,…,2001:db8:811:ff0f::/64を受信して,ルータ2から2001:db8:811:fe01::/64を受信します。また,ルータ3から2001:db8:811:ff11::/64,2001:db8:811:ff12::/64,…,2001:db8:811:ff1f::/64を学習します。本装置Aでは,集約経路2001:db8:811:ff00::/56と学習経路2001:db8:811:fe01::/64をルータ4へ広告するように広告経路フィルタを設定します。このとき,summary-onlyパラメータを指定して学習経路から集約経路2001:db8:811:ff00::/56を生成するように設定した場合,広告経路フィルタに集約元経路の広告を抑止する設定が不要となります。経路集約のコンフィグレーション例と経路集約前後の経路を次の図に示します。

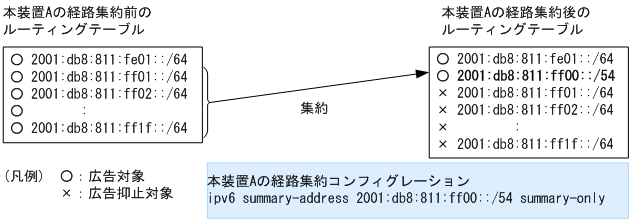

図13‒20 IPv6経路集約のコンフィグレーション例と経路集約前後の経路

[図データ]
