12.1.8 グループ切替機能
(1) 概要

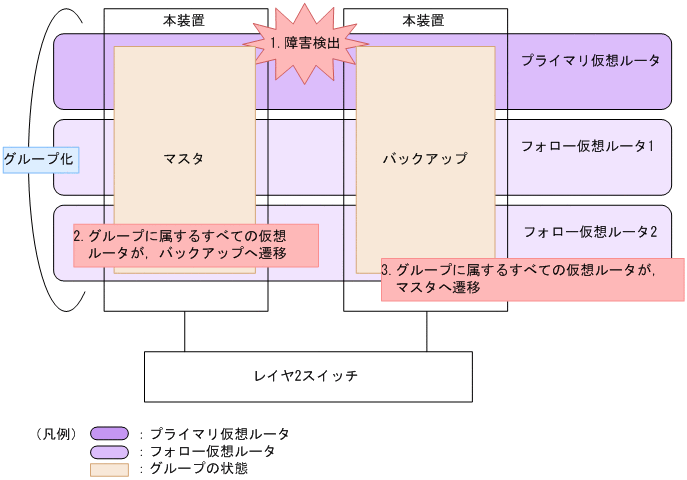

本装置では独自の付加機能として,仮想ルータをグループ化できます。そのグループ単位で,マスタとバックアップの切り替えができます。グループは,プライマリ仮想ルータとフォロー仮想ルータから構成されます。グループ化すると,最大4095の仮想ルータを使用できます。仮想ルータのグループ化を次に示します。
|
-
マスタ装置とバックアップ装置のそれぞれの監視機能によって,障害を検出
-
マスタ装置では,障害を検出したグループの全仮想ルータがバックアップへ遷移
-
バックアップ装置では,障害を検出したグループの全仮想ルータがマスタへ遷移
仮想ルータの役割 |
仮想ルータが設定されたインタフェース |
仮想ルータID |
仮想ルータ名称 |
フォローするプライマリ仮想ルータ名称 |
---|---|---|---|---|
プライマリ仮想ルータ |
gigabitethernet 2/3 |
70 |
VRRPNAME |
− |
フォロー仮想ルータ1 |
gigabitethernet 2/4 |
70 |
− |
VRRPNAME |
フォロー仮想ルータ2 |
gigabitethernet 2/5 |
70 |
− |
VRRPNAME |
(凡例)−:該当なし
(2) プライマリ仮想ルータ
ADVERTISEMENTパケットの送受信やトラッキング連携が動作し,マスタとバックアップを切り替える仮想ルータを,プライマリ仮想ルータと呼びます。プライマリ仮想ルータの状態が,グループに属するすべての仮想ルータの状態を決定します。
(3) フォロー仮想ルータ
プライマリ仮想ルータの状態に従って自身の状態を決定する仮想ルータを,フォロー仮想ルータと呼びます。フォロー仮想ルータは,ADVERTISEMENTパケットの送受信やトラッキング連携による状態遷移はしないで,プライマリ仮想ルータの状態に従います。プライマリ仮想ルータが動作していない場合は,イニシャル状態となります。また,自分自身を含むフォロー仮想ルータの状態に従うことはできません。フォロー仮想ルータはプライマリ仮想ルータの状態に従うため,アドレス所有者にはなれません。
フォロー仮想ルータのプライマリ仮想ルータと異なる機能について次の表に示します。
プライマリ仮想ルータと異なる機能 |
動作 |
---|---|
マスタとバックアップの切り替え |
ADVERTISEMENTパケットの送受信,トラッキング連携による状態遷移はしないで,プライマリ仮想ルータの状態に従います。 |
コンフィグレーション設定 |
マスタの選出方法のために利用する,次のコンフィグレーションコマンドは無効です。
|
運用ログ |
状態遷移に伴う運用ログは出力しません。 グループを構成するプライマリ仮想ルータが設定されていない場合,フォロー仮想ルータが無効である旨のログを出力して注意を促します。また,プライマリ仮想ルータが設定された場合に回復メッセージを出力します。 |
MIB情報の取得 |
未サポートです。プライマリ仮想ルータだけ取得できます。 |
SNMP通知の送信 |
未サポートです。プライマリ仮想ルータだけ送信します。 |
(4) MAC Learningフレーム
マスタ状態の仮想ルータは,下流のLANスイッチに仮想MACアドレスを学習させる必要があります。
-
プライマリ仮想ルータ
プライマリ仮想ルータはADVERTISEMENTパケットを送信します。下流のLANスイッチは,それを受信することで仮想MACアドレスを学習します。
-
フォロー仮想ルータ
フォロー仮想ルータはADVERTISEMENTパケットを送信しません。その代わりに,定期的に送信元MACアドレスを仮想MACアドレスとしたMAC Learningフレームを送信します。下流のLANスイッチは,このMAC Learningフレームを受信することで,仮想MACアドレスを学習します。
(5) 注意事項
-
仮想ルータを構成する装置間では,仮想ルータのコンフィグレーションは同一にしてください。例えば,ある仮想ルータが,一方の装置でプライマリ仮想ルータ,他方の装置でフォロー仮想ルータとした場合,正しく動作しません。
-
MAC Learningフレームは,1フォロー仮想ルータ当たり2分周期で送信されます。下流のLANスイッチでは,MACアドレステーブルのエージング時間を2分以下に設定した場合,エージングとMACアドレス学習を繰り返します。エージング時間は4分以上に設定することを推奨します。
