1.4.2 ブロードキャストパケットの中継方法
本装置では，IP中継で直接接続するネットワークまたはサブネットワークのブロードキャスト（以降，ダイレクトブロードキャスト）パケットを中継するかどうかをコンフィグレーションで設定できます。コンフィグレーションコマンドip subnet-broadcastで，受信側のインタフェースの動作を設定します。また，コンフィグレーションコマンドip addressのdirected-broadcastパラメータで，送信側のインタフェースの動作をサブネットごとに設定します。

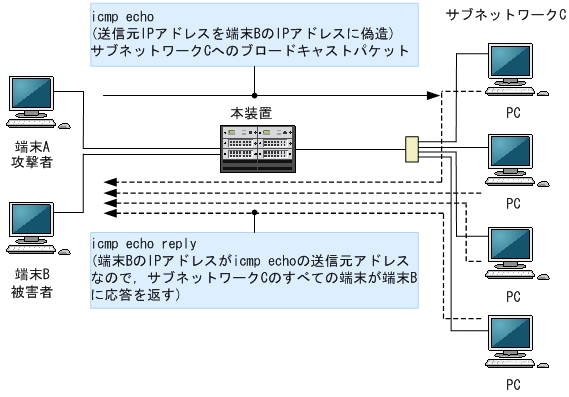

コンフィグレーションを設定しないデフォルトの状態では，ダイレクトブロードキャストを中継しませんが，中継を指定した場合は，次の図のような端末への攻撃が考えられるため注意が必要です。
|
|
![[図データ]](./GRAPHICS/K3302040.GIF)

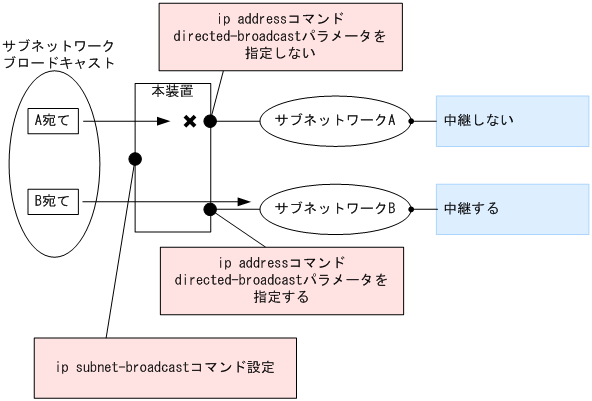

ip subnet-broadcastコマンドが設定され，かつip addressコマンドのdirected-broadcastパラメータが指定された場合に，ダイレクトブロードキャストパケットを中継します。これらのコマンドおよびパラメータの設定と動作の関係を次の表に示します。また，これらのコマンドの設定例を次の図に示します。
|
ip subnet-broadcastコマンド |
ip addressコマンド |
|
|---|---|---|
|
directed-broadcast指定 |
directed-broadcast指定しない |
|
|
デフォルトおよび ip subnet-broadcast設定時 |
○ |
× |
|
no ip subnet-broadcast設定時 |
× |
× |
（凡例） ○：中継する ×：中継しない
|
|
![[図データ]](./GRAPHICS/K3302071.GIF)
(1) ネットワークブロードキャスト

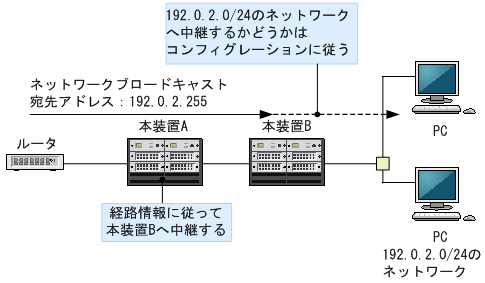

ネットワークブロードキャストとは，サブネットワーク化されていないネットワークに対するブロードキャストです。例えば，192.0.2.0/24のネットワークに対して192.0.2.255を宛先とするネットワークブロードキャストのIPパケットが送信された場合，本装置が192.0.2.0/24のネットワークと直接接続しているときはコンフィグレーションのブロードキャストを中継するかどうかの設定に従って，ネットワークブロードキャストのIPパケットを自装置配下へ中継するかどうかを判断します。ネットワークブロードキャストを次の図に示します。
|
|
![[図データ]](./GRAPHICS/K3302080.GIF)
(2) サブネットワークブロードキャスト

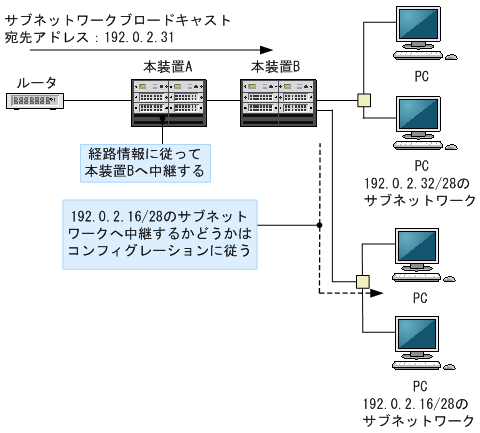

サブネットワークブロードキャストとは，サブネットワーク化されたネットワークに対するブロードキャストです。
例えば，192.0.2.0/24のネットワークをサブネットワーク化して，192.0.2.16/28，192.0.2.32/28の二つのサブネットワークに分割して使用している場合に，192.0.2.31を宛先とするサブネットワークブロードキャスト（サブネットワーク192.0.2.16/28へのブロードキャスト）のIPパケットが送信された場合，本装置が192.0.2.16/28のサブネットワークと直接接続しているときはコンフィグレーションのブロードキャストを中継するかどうかの設定に従って，サブネットワークブロードキャストのIPパケットを自装置配下へ中継するかどうかを判断します。サブネットワークブロードキャストを次の図に示します。
|
|
![[図データ]](./GRAPHICS/K3302090.GIF)
(3) オールサブネットワークブロードキャスト

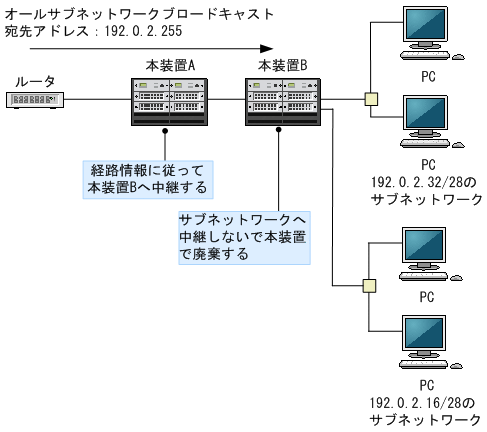

オールサブネットワークブロードキャストとは，サブネットワーク化されたすべてのネットワークに対するブロードキャストです。本装置では，オールサブネットワークブロードキャストを通常の経路として扱います。
例えば，192.0.2.0/24のネットワークをサブネットワーク化して，192.0.2.16/28と192.0.2.32/28の二つのサブネットワークに分割して使用している場合に，192.0.2.255を宛先とするオールサブネットワークブロードキャストのIPパケットが送信された場合，192.0.2.16/28と192.0.2.32/28のサブネットワークを直接接続する本装置までは該当パケットが届きますが，本装置配下の192.0.2.16/28と192.0.2.32/28のサブネットワークへは中継しないで本装置で該当パケットを廃棄します。なお，デフォルト経路などほかに一致する経路がある場合，その経路を使用してIPパケットが送信されます。オールサブネットワークブロードキャストを次の図に示します。
|
|
![[図データ]](./GRAPHICS/K3302100.GIF)
