コンフィグレーションガイド Vol.2


28.1.1 概要

LLDP(Link Layer Discovery Protocol)はデータリンク層の接続を検出および管理するプロトコルです。LLDPフレーム(LLDPDU)の送受信によって,隣接装置の情報を自動で検出します。

〈この項の構成〉

(1) LLDPの適用例

LLDPは,本装置が収容するすべてのイーサネットポートで使用できます。LLDPを使用したポートでは,接続装置から受信する情報を隣接装置情報として管理します。

LLDPの適用例を次の図に示します。この例では,同一ビル内の各階に設置された各装置との接続状態を,1階に設置した本装置から把握できるようになります。

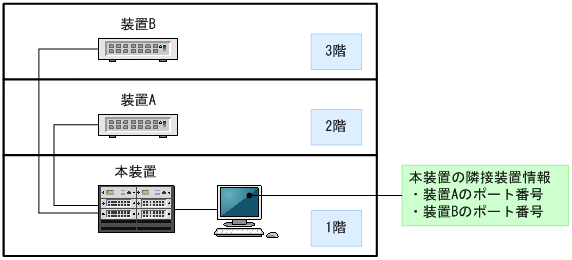

図28‒1 LLDPの適用例

[図データ]
