25.1.1 概要

ポリシーベースミラーリングは,送受信するフレームから特定のフローをコピーして,指定したインタフェースへ送信する機能です。フレームをコピーすることをミラーリングと呼びます。この機能を利用して,フロー単位でミラーリングしたフレームをアナライザなどで受信することによって,トラフィックの監視や解析ができます。

受信フレームおよび送信フレームに対するミラーリングのそれぞれの動作を次の図に示します。

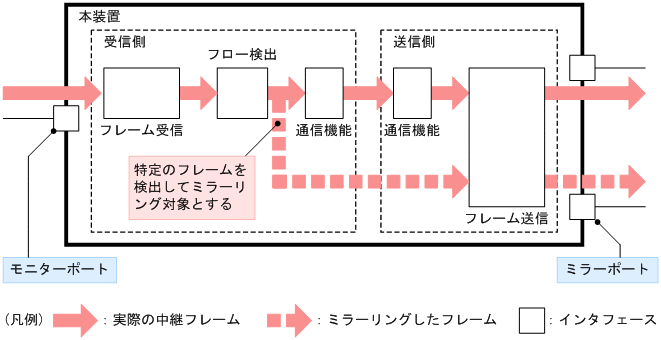

図25‒1 受信フレームのミラーリング

[図データ]

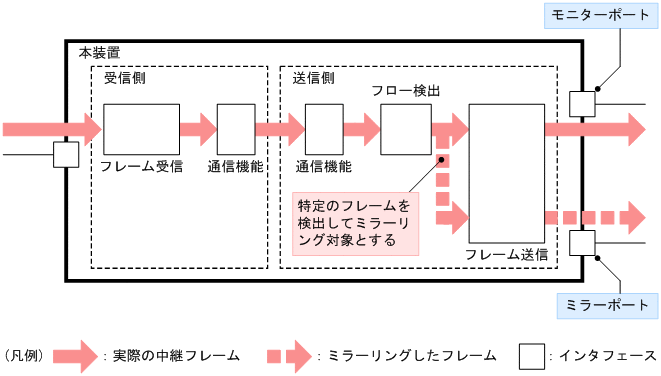

図25‒2 送信フレームのミラーリング

[図データ]

これらの図で示すとおり,トラフィックを監視するインタフェースをモニターポートと呼び,ミラーリングしたフレームの送信先となるインタフェースをミラーポートと呼びます。

本装置のポリシーベースミラーリングは,フロー検出によって細かくフレームを特定できます。また,複数のミラーポートに同時にミラーリングできます。
