7.5.1 VLANマッピングの使用方法

〈この項の構成〉

(1) VLANマッピングとデータ転送用VLAN

マルチリング構成などで,一つの装置に複数のリングIDを設定するような場合,それぞれのリングIDに複数の同一VLANを設定する必要があります。このとき,データ転送用VLANとして使用するVLANのリスト(これをVLANマッピングと呼びます)をあらかじめ設定しておくと,マルチリング構成時のデータ転送用VLANの設定を簡略できたり,コンフィグレーションの設定誤りによるループなどを防止できたりします。

VLANマッピングは,データ転送用に使用するVLANをVLANマッピングIDに割り当てて使用します。このVLANマッピングIDをVLANグループに設定して,データ転送用VLANとして管理します。

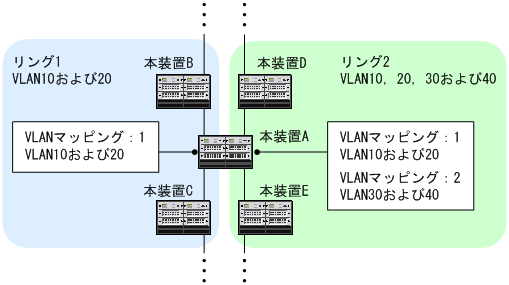

図7‒21 リングごとのVLANマッピングの割り当て例

[図データ]
