7.4.4 共有リンク監視リングでの共有リンク以外の障害・復旧時の動作
共有リンク監視リングでの共有リンク以外のリング障害および復旧時の動作について説明します。
- 〈この項の構成〉
(1) 障害検出時の動作

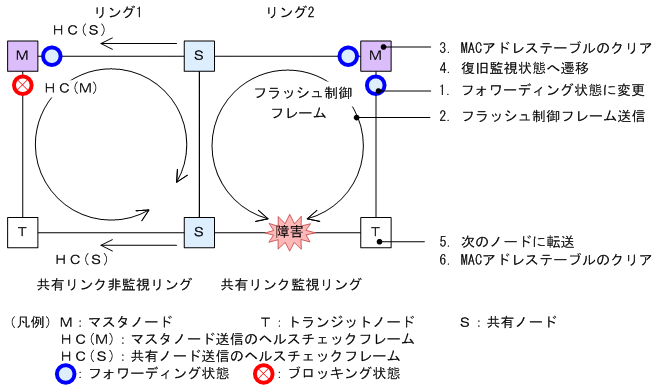

共有リンク監視リングでの共有リンク以外の障害を検出した際の動作について次の図に示します。
|
|
![[図データ]](./GRAPHICS/K3220180.GIF)
(a) 共有リンク監視リングのマスタノード動作
共有リンク監視リング内で障害が発生すると，マスタノードは両方向のHC(M)を受信できなくなり，リング障害を検出します。障害を検出したマスタノードはシングルリング時と同様に，次に示す手順で障害動作を行います。
-
1. データ転送用リングVLAN状態の変更
2. フラッシュ制御フレームの送信
3. MACアドレステーブルのクリア
4. 監視状態の変更
(b) 共有リンク監視リングのトランジットノード動作
シングルリング時と同様に，マスタノードから送信されるフラッシュ制御フレームを受信すると次に示す動作を行います。
-
5. フラッシュ制御フレームの転送
6. MACアドレステーブルのクリア
(c) 共有リンク非監視リングのマスタノードおよびトランジットノード（共有ノード）動作
共有リンク非監視リング内では障害が発生していないため，障害動作は行いません。
(2) 復旧検出時の動作

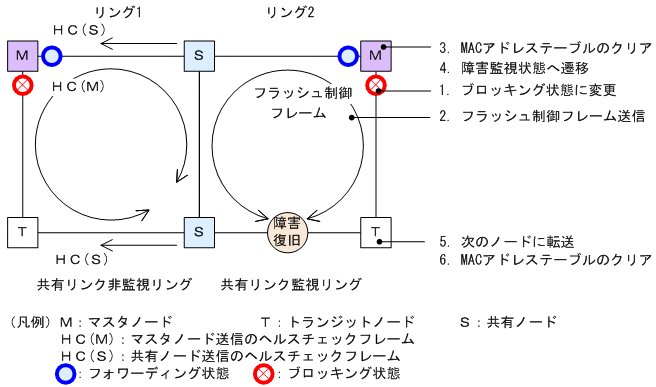

共有リンク監視リングでの共有リンク以外の障害が復旧した際の動作について次の図に示します。
|
|
![[図データ]](./GRAPHICS/K3220190.GIF)
(a) 共有リンク監視リングのマスタノード動作
リング障害を検出している状態で，自身が送信したHC(M)を受信すると，リング障害が復旧したと判断し，シングルリング時と同様に，次に示す手順で復旧動作を行います。
-
1. データ転送用リングVLAN状態の変更
2. フラッシュ制御フレームの送信
3. MACアドレステーブルのクリア
4. 監視状態の変更
(b) 共有リンク監視リングのトランジットノード動作
シングルリング時と同様に，マスタノードから送信されるフラッシュ制御フレームを受信すると次に示す動作を行います。
-
5. フラッシュ制御フレームの転送
6. MACアドレステーブルのクリア
(c) 共有リンク非監視リングのマスタノードおよびトランジットノード（共有ノード）動作
共有リンク非監視リング内では障害が発生していないため，復旧動作は行いません。
