4.1.1　概要

VLANトンネリング機能とは，複数ユーザのVLANをほかのVLANの中に集約したトンネルで通信する機能です。IEEE802.1Q VLAN Tagをスタックすれば，一つのVLAN内で，ほかのVLANに属するフレームをトランスペアレントに通せます。トンネルは3か所以上のサイトを接続するマルチポイント接続ができます。

VLANトンネリングの概要を次の図に示します。

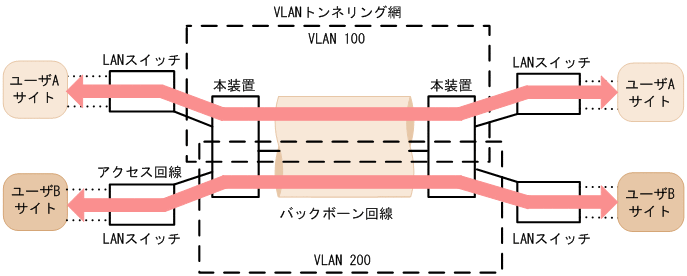

図4‒1　VLANトンネリングの概要

この図は，レイヤ2 VPNサービスである広域イーサネットサービスに適用した例です。本装置にVLANトンネリング機能を適用します。VLANトンネリングでは，VLAN TagをスタックすることでVLANトンネリング網内のVLANを識別します。ユーザサイトを収容するポートをアクセス回線，VLANトンネリング網内に接続するポートをバックボーン回線と呼びます。アクセス回線からのフレームにVLAN Tagを追加してバックボーン回線に中継します。バックボーン回線からのフレームはVLAN Tagを外しアクセス回線へ中継します。
