16.1.5　トラップ

(1)　トラップ概説

SNMPエージェントはトラップ（Trap）と呼ばれるイベント通知（主に障害発生の情報やログ情報など）機能があります。トラップは重要なイベントをSNMPエージェントからSNMPマネージャに非同期に通知する機能です。SNMPマネージャは，トラップを受信することで装置の状態変化を検知できます。この通知を基に，装置内のMIBを取得して，さらに詳細な情報を得ることができます。

なお，トラップはUDPを使用しているため，装置からSNMPマネージャに対するトラップの到達が確認できません。そのため，ネットワークの輻輳などによってトラップがマネージャに到達しない場合があります。トラップの例を次の図に示します。

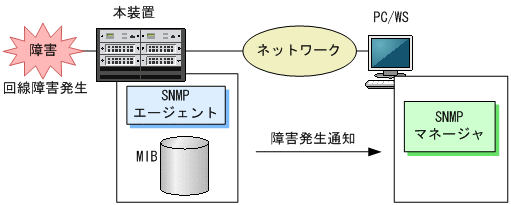

図16‒24　トラップの例

(2)　トラップフォーマット（SNMPv1）

トラップフレームには，どのIPアドレスの装置で，いつ，何が発生したかを示す情報を含みます。トラップフォーマット（SNMPv1）を次に示します。

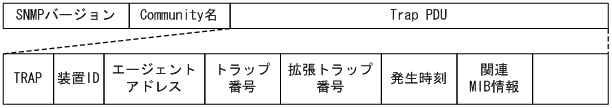

図16‒25　トラップフォーマット（SNMPv1）

図中の表記	説明
装置ID	装置の識別ID（通常MIB-IIのsysObjectIDの値が設定される）
エージェントアドレス	トラップが発生した装置のIPアドレス
トラップ番号	トラップの種別を示す識別番号
拡張トラップ番号	トラップ番号の補足をするための番号
発生時刻	トラップが発生した時間（装置が起動してからの経過時間）
関連MIB情報	このトラップに関連するMIB情報

(3)　トラップフォーマット（SNMPv2C，SNMPv3）

トラップフレームには，いつ，何が発生したかを示す情報を含みます。トラップフォーマット（SNMPv2C，SNMPv3）を次に示します。

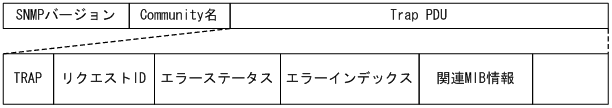

図16‒26　トラップフォーマット（SNMPv2C，SNMPv3）

図中の表記	説明
リクエストID	メッセージ識別子。リクエストごとに異なる。
エラーステータス	発生したエラーを示す値
エラーインデックス	関連MIB情報でのエラー位置
関連MIB情報	このトラップに関連するMIB情報
