4.1.1 運用端末の接続形態

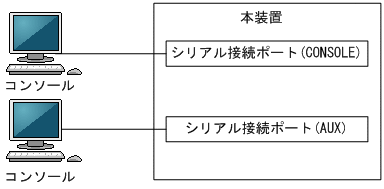

コンソールは本装置のシリアル接続ポート（CONSOLE）に接続します。また，本装置のシリアル接続ポート（AUX）に接続することもできます。コンソールの接続形態を次の図に示します。
|
|
![[図データ]](./GRAPHICS/K3104020.GIF)
リモート運用端末は，次に示す三つの接続形態がとれます。
-
マネージメントポート接続する形態
-
通信ポートが接続するIPネットワークから接続する形態
-
シリアル接続ポート（AUX）にダイアルアップIP接続する形態

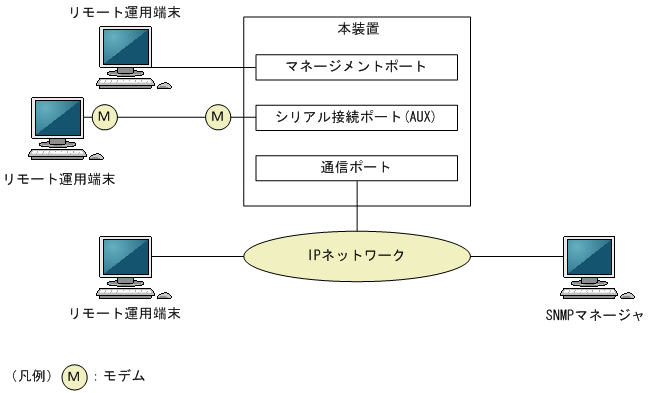

リモート運用端末の接続形態を次の図に示します。
|
|
![[図データ]](./GRAPHICS/K3104030.GIF)
- 〈この項の構成〉
(1) シリアル接続ポート（CONSOLE）
シリアル接続ポート（CONSOLE）にコンソールを接続します。コンフィグレーションを設定していなくても本ポートを介してログインできるので，初期導入時には本ポートからログインして，初期設定ができます。
(2) シリアル接続ポート（AUX）
シリアル接続ポート（AUX）にコンソールを接続します。コンフィグレーションを設定していなくても本ポートを介してログインできるので，初期導入時には本ポートからログインして，初期設定ができます。なお，シリアル接続ポート（AUX）から接続した場合，Rom，Boot状態は表示されません。
(3) マネージメントポート
マネージメントポートを介して，遠隔のリモート運用端末からの本装置に対するログインやSNMPマネージャによるネットワーク管理ができます。このポートを介してtelnet，ssh，ftpなどによって本装置へログインするためには，本装置のコンフィグレーションでIPアドレスおよびリモートアクセスの設定をする必要があります。
(4) 通信用ポート
マネージメントポートと同様の運用ができます。
(5) シリアル接続ポート（AUX）にダイアルアップIP接続
リモート運用端末をマネージメントポート接続した場合と同様の運用ができます。本装置やモデムの設定については，「7.1.3 ダイアルアップIP接続」を参照してください。この接続形態は，BCU-1SおよびBCU-ES使用時だけ使用できます。
