26.2.3　MLDの動作

＜この項の構成＞

(1)　MLDv1の動作

(2)　MLDv2の動作

(1)　MLDv1の動作

MLDv1メッセージを使用したMLDv1の動作を次に示します。

• マルチキャストルータは直接接続するインタフェース上にマルチキャストメンバシップの情報を得るため，定期的にMLDv1 Query（General Query）メッセージをリンクローカル・全ノードアドレス（ff02::1）宛てに送信します。
• 受信者はMLDv1 Query（General Query）メッセージを受信すると，MLDv1 Reportメッセージを該当するマルチキャストグループ宛てに送信して，マルチキャストグループへの参加要求をします。
• マルチキャストルータは受信者からMLDv1 Reportメッセージを受信すると，そのグループアドレスをメンバシップリストに追加します。
• マルチキャストルータは受信者からMLDv1 Doneメッセージを受信すると，そのグループアドレスをメンバシップリストから削除します。

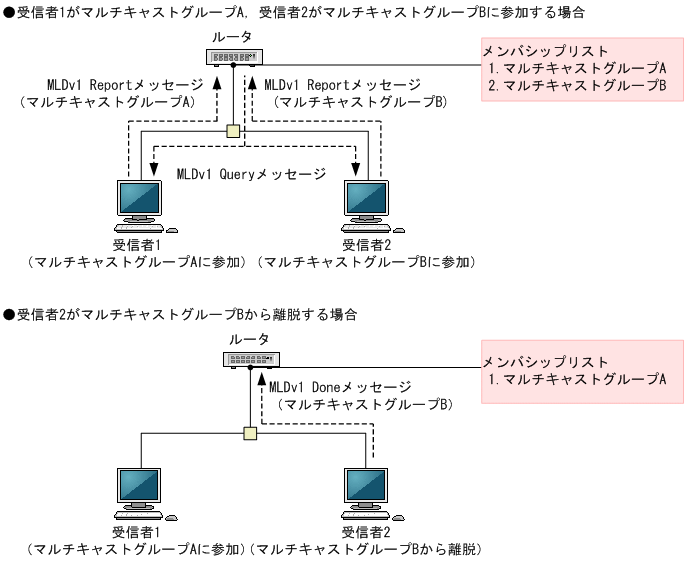

MLDv1マルチキャストグループの参加および離脱動作を次の図に示します。

図26-2　MLDv1マルチキャストグループの参加および離脱動作

(2)　MLDv2の動作

MLDv2メッセージを使用したMLDv2の動作を次に示します。

• マルチキャストルータは直接接続するインタフェース上にマルチキャストメンバシップの情報を得るため，定期的にMLDv2 Query（General Query）メッセージをリンクローカル・全ノードアドレス（ff02::1）宛てに送信します。
• 受信者はMLDv2 Query（General Query）メッセージを受信すると，MLDv2 Report（Current State Report）メッセージをff02::16宛てに送信して，マルチキャストグループへの参加要求をします。
• マルチキャストルータは受信者からMLDv2 Report（State Change Report）メッセージを受信すると，Multicast Address Recordタイプの内容に応じてそのグループアドレスをメンバシップリストに追加，またはメンバシップリストから削除します。

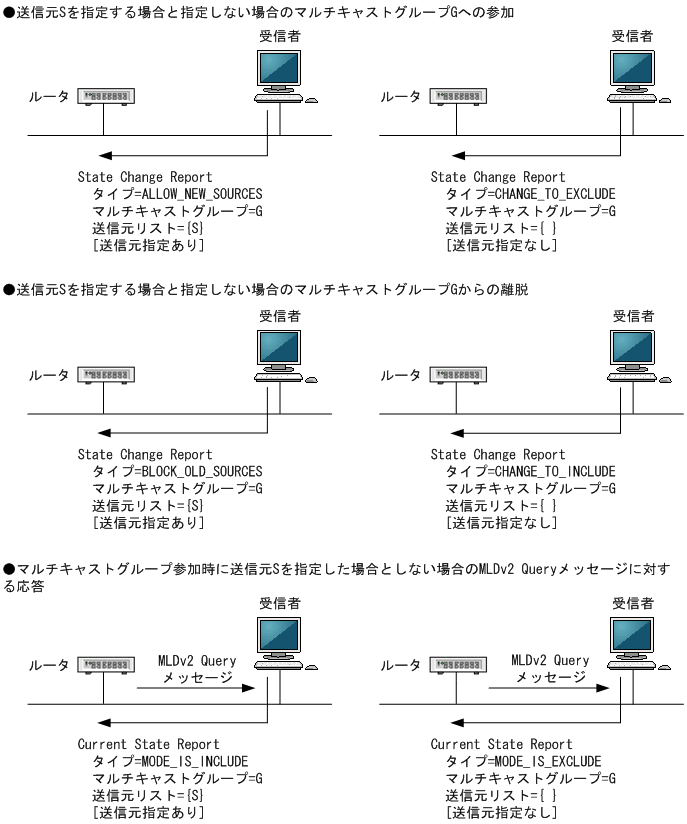

MLDv2マルチキャストグループの参加および離脱動作を次の図に示します。

図26-3　MLDv2マルチキャストグループの参加および離脱動作
