22.1.2　コミュニティ

本装置のBGP4およびBGP4+は経路情報に付いたCOMMUNITIES属性を使用して，経路情報の広告範囲を制限できます。

＜この項の構成＞
(1)　コミュニティの種類
(2)　学習経路フィルタリングとCOMMUNITIES属性の使用例

(1)　コミュニティの種類

本装置で取り扱うコミュニティの値は，次の2種類に分けられます。

また，学習経路フィルタおよび広告経路フィルタによって，本装置が通知する経路情報に任意のコミュニティを付けられます。

RFC1997で定義され，本装置で使用できるコミュニティを次の表に示します。

表22-1　本装置で使用できるコミュニティ

コミュニティ 内容
no-export この経路情報をAS外に広告しません。
no-advertise この経路情報をほかのピアに広告しません。
local-AS この経路情報を他ASを含めてメンバーAS外に広告しません。

注　通常構成ではコミュニティのno-exportとlocal-ASは同じ意味を持ちます。


また，コミュニティを持つ経路情報の広告範囲を次の図に示します。

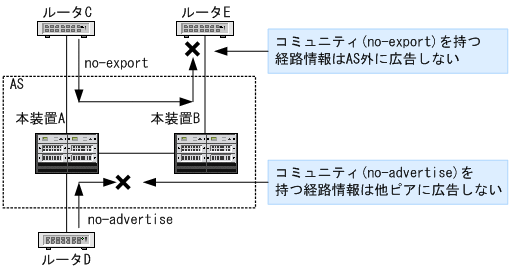

図22-1　COMMUNITIES属性を持つ経路情報の広告範囲

[図データ]

(2)　学習経路フィルタリングとCOMMUNITIES属性の使用例

学習経路フィルタリングとCOMMUNITIES属性の使用例を次の図に示します。

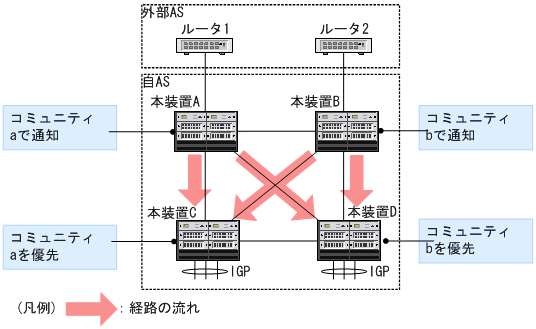

図22-2　学習経路フィルタリングとCOMMUNITIES属性の使用例

[図データ]

この図で，一つの外部ASに2台のルータ（本装置Aと本装置B）が接続されているものとします。AS外へのトラフィックの負荷分散を考慮して，本装置Cからのトラフィックは本装置Aを経由してAS外に，本装置Dからのトラフィックは本装置Bを経由してAS外に優先して中継するものとします。この場合，各ルータに次のような設定をすると，負荷分散できるようになります。

  1. 本装置Aから内部ピアに通知する経路情報に，コミュニティaを付けます（広告経路フィルタで指定できます）。
  2. 本装置Bから内部ピアに通知する経路情報に，コミュニティbを付けます（広告経路フィルタで指定できます）。
  3. 本装置Cでは，受信した経路情報がコミュニティaを持つ場合，該当する経路情報のLOCAL_PREF値をx（x＞y）に設定して，受信した経路情報がコミュニティbを持つ場合，該当する経路情報のLOCAL_PREF値をy（x＞y）に設定します。つまり，本装置Aから通知されたLOCAL_PREF値が大きい経路情報を優先します（学習経路フィルタで指定できます）。
  4. 本装置Dでは，受信した経路情報がコミュニティaを持つ場合，該当する経路情報のLOCAL_PREF値をy（x＞y）に設定して，受信した経路情報がコミュニティbを持つ場合，該当する経路情報のLOCAL_PREF値をx（x＞y）に設定します。つまり，本装置Bから通知されたLOCAL_PREF値が大きい経路情報を優先します（学習経路フィルタで指定できます）。
