12.1.7　グループ切替機能

＜この項の構成＞
(1)　概要
(2)　プライマリ仮想ルータ
(3)　フォロー仮想ルータ
(4)　MAC Learningフレーム
(5)　注意事項

(1)　概要

本装置では独自の付加機能として，仮想ルータをグループ化できます。そのグループ単位で，マスタとバックアップの切り替えができます。グループは，プライマリ仮想ルータとフォロー仮想ルータから構成されます。グループ化すると，最大4095の仮想ルータを使用できます。仮想ルータのグループ化を次に示します。

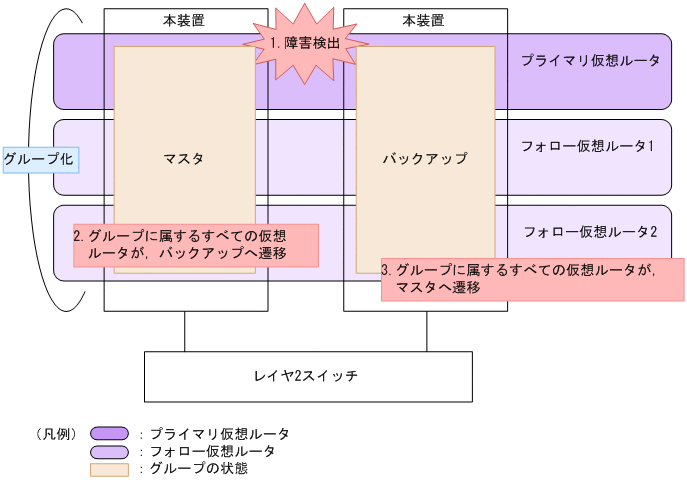

図12-6　仮想ルータのグループ化

[図データ]

  1. マスタ装置とバックアップ装置のそれぞれの監視機能によって，障害を検出
  2. マスタ装置では，障害を検出したグループの全仮想ルータがバックアップへ遷移
  3. バックアップ装置では，障害を検出したグループの全仮想ルータがマスタへ遷移

　

仮想ルータの役割 仮想ルータが設定されたインタフェース 仮想ルータID 仮想ルータ名称 フォローするプライマリ仮想ルータ名称
プライマリ仮想ルータ gigabitethernet 2/3 70 VRRPNAME −
フォロー仮想ルータ1 gigabitethernet 2/4 70 − VRRPNAME
フォロー仮想ルータ2 gigabitethernet 2/5 70 − VRRPNAME

（凡例）−：該当なし


(2)　プライマリ仮想ルータ

ADVERTISEMENTパケットの送受信やトラッキング連携が動作し，マスタとバックアップを切り替える仮想ルータを，プライマリ仮想ルータと呼びます。プライマリ仮想ルータの状態が，グループに属するすべての仮想ルータの状態を決定します。

(3)　フォロー仮想ルータ

プライマリ仮想ルータの状態に従って自身の状態を決定する仮想ルータを，フォロー仮想ルータと呼びます。フォロー仮想ルータは，ADVERTISEMENTパケットの送受信やトラッキング連携による状態遷移はしないで，プライマリ仮想ルータの状態に従います。プライマリ仮想ルータが動作していない場合は，イニシャル状態となります。また，自分自身を含むフォロー仮想ルータの状態に従うことはできません。フォロー仮想ルータはプライマリ仮想ルータの状態に従うため，アドレス所有者にはなれません。

フォロー仮想ルータのプライマリ仮想ルータと異なる機能について次の表に示します。

表12-4　フォロー仮想ルータの機能

プライマリ仮想ルータと異なる機能 動作
マスタとバックアップの切り替え ADVERTISEMENTパケットの送受信，トラッキング連携による状態遷移はしないで，プライマリ仮想ルータの状態に従います。
コンフィグレーション設定 マスタの選出方法のために利用する，次のコンフィグレーションコマンドは無効です。
  • vrrp authentication
  • vrrp preempt
  • vrrp preempt delay
  • vrrp timers non-preempt-swap
  • vrrp priority
運用ログ 状態遷移に伴う運用ログは出力しません。
グループを構成するプライマリ仮想ルータが設定されていない場合，フォロー仮想ルータが無効である旨のログを出力して注意を促します。また，プライマリ仮想ルータが設定された場合に回復メッセージを出力します。
MIB情報の取得 未サポートです。プライマリ仮想ルータだけ取得できます。
SNMP通知の送信 未サポートです。プライマリ仮想ルータだけ送信します。

(4)　MAC Learningフレーム

マスタ状態の仮想ルータは，下流のLANスイッチに仮想MACアドレスを学習させる必要があります。

(5)　注意事項

  1. 仮想ルータを構成する装置間では，仮想ルータのコンフィグレーションは同一にしてください。例えば，ある仮想ルータが，一方の装置でプライマリ仮想ルータ，他方の装置でフォロー仮想ルータとした場合，正しく動作しません。
  2. MAC Learningフレームは，1フォロー仮想ルータ当たり2分周期で送信されます。下流のLANスイッチでは，MACアドレステーブルのエージング時間を2分以下に設定した場合，エージングとMACアドレス学習を繰り返します。エージング時間は4分以上に設定することを推奨します。
