11.1.3　DHCPv6パケット転送時の設定内容

DHCPv6リレーエージェントがDHCPv6パケットを転送するときの設定内容を次に示します。

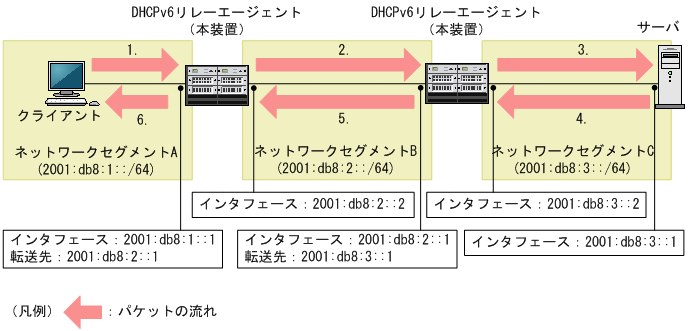

図11-3　DHCPv6パケットの設定内容

[図データ]

パケット
（図中の番号）		 パケット内の値
宛先IPv6アドレス 送信元IPv6アドレス 宛先UDPポート番号 送信元UDPポート番号
1. ff02::1:2 クライアントリンクローカルアドレス 547 任意
2. 2001:db8:2::1 2001:db8:2::2 547 547
3. 2001:db8:3::1 2001:db8:3::2 547 547
4. 2001:db8:3::2 2001:db8:3::1 547 任意
5. 2001:db8:2::2 2001:db8:2::1 547 547
6. クライアントリンクローカルアドレス DHCPv6リレーエージェントリンクローカルアドレス 546 547
＜この項の構成＞
(1)　インタフェースIDオプション
(2)　送信元インタフェースの自動選択

(1)　インタフェースIDオプション

DHCPv6リレーエージェントはクライアントから受信したDHCPv6パケットにインタフェースIDオプションを付けて，サーバへ転送します。

インタフェースIDオプションには，クライアントからDHCPv6パケットを受信したインタフェースの情報が含まれています。このため，サーバから受信したDHCPv6パケットをクライアントに送信するとき，DHCPv6リレーエージェントは受信したDHCPv6パケットに付いているインタフェースIDオプションを基にクライアントへの転送先インタフェースを判断します。

DHCPv6パケットに付けるインタフェースIDオプションは，クライアント側のインタフェース設定によって異なります。インタフェースIDオプションのフォーマットを次の図に示します。

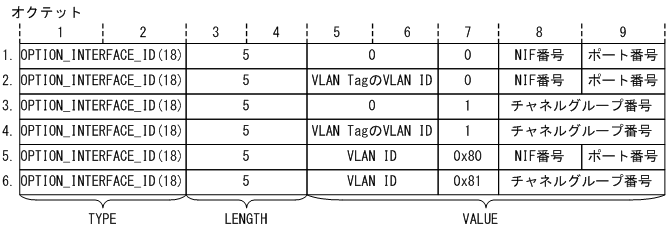

図11-4　インタフェースIDオプションのフォーマット

[図データ]

図中の番号に対応するクライアント側のインタフェース設定は次のとおりです。

  1. イーサネットインタフェース，またはイーサネットサブインタフェース（VLAN Tagなし）
  2. イーサネットサブインタフェース（VLAN Tagあり）
  3. ポートチャネルインタフェース，またはポートチャネルサブインタフェース（VLAN Tagなし）
  4. ポートチャネルサブインタフェース（VLAN Tagあり）
  5. VLANインタフェースのスイッチポート（チャネルグループに所属しない）
  6. VLANインタフェースのスイッチポート（チャネルグループに所属する）

(2)　送信元インタフェースの自動選択

コンフィグレーションコマンドipv6 dhcp relay source-interfaceで送信元アドレスとして使用するインタフェースを指定していない場合，DHCPv6リレーエージェントがサーバにDHCPv6パケットを転送するときに送信元IPv6アドレスを自動で選択します。

(a)　ループバックインタフェースを選択する場合の動作

DHCPv6パケットの送信元となるグローバルネットワークまたはVRFで，ループバックインタフェースにIPv6アドレスが設定されている場合，コンフィグレーションコマンドno system-source-addressが設定されていないループバックインタフェースのIPv6アドレスを使用します。DHCPv6パケットの送信元として使用するループバックインタフェースは，転送先アドレスによって決定します。

転送先がマルチキャスト（コンフィグレーションコマンドipv6 dhcp relay destinationで，all-serversパラメータを指定）
指定した転送先インタフェースが所属するグローバルネットワークまたはVRFのループバックインタフェースを使用します。

転送先がユニキャスト
クライアント側インタフェースが所属するグローバルネットワークまたはVRFのループバックインタフェースを使用します。

なお，ループバックインタフェースにIPv6アドレスが設定されている場合，サーバはDHCPv6パケットをインタフェースに依存しない装置固有のアドレスに対して送信します。そのため，優先経路のインタフェースに障害が発生した場合でも，冗長経路のインタフェースでDHCPv6パケットを受信できます。

(b)　ループバックインタフェースを選択しない場合の動作

サーバ側の送信元インタフェースのアドレスを送信元IPv6アドレスとして使用します。そのため，サーバとDHCPv6リレーエージェント間に冗長経路のある構成であっても，優先経路のインタフェースに障害が発生すると，障害が発生する前にDHCPv6リレーエージェントが中継したDHCPv6パケットの応答を受信できません。
