コンフィグレーションガイド Vol.2

6.3.3　PVST+使用時の注意事項

＜この項の構成＞

(1)　他機能との共存

(2)　VLAN 1のPVST+とシングルスパニングツリーについて

(3)　禁止構成

(1)　他機能との共存

「1.3　レイヤ2スイッチ機能と他機能の共存について」を参照してください。

(2)　VLAN 1のPVST+とシングルスパニングツリーについて

シングルスパニングツリーとVLAN 1のPVST+は同時に動作できません。シングルスパニングツリーを動作させると，VLAN 1のPVST+は停止します。

また，シングルスパニングツリーを停止した場合に次の条件をどちらも満たすとき，VLAN 1のPVST+が自動で動作を開始します。

• VLAN 1のPVST+を停止に設定していない
• PVST+の動作ツリー数が250未満である

(3)　禁止構成

本装置とシングルスパニングツリーで動作する装置は，単一のスパニングツリーで構成してください。複数のスパニングツリーで構成すると正しいトポロジになりません。

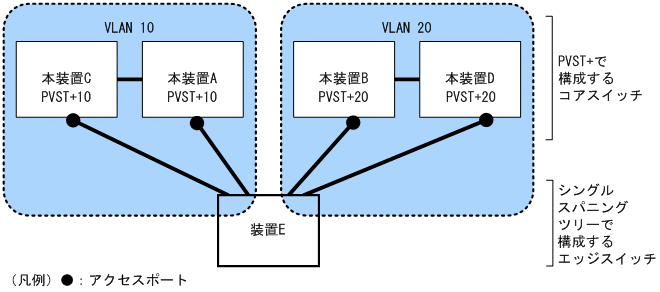

禁止構成の例を次の図に示します。この例では，装置Eのシングルスパニングツリーが複数のPVST+スパニングツリーとトポロジを構成している（装置Eは単一のスパニングツリーで構成されていない）ため，正しいトポロジになりません。

図6-7　シングルスパニングツリーとの禁止構成例
