14.3.3 障害発生時のSFU動作

冗長構成時にSFUに障害が発生した場合,ほかの正常なSFUを使用して通信を継続します。障害発生時の動作例を次に示します。

障害発生前

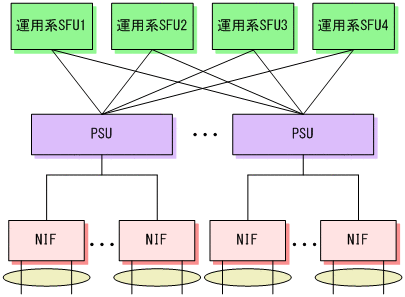

動作状態が稼働中のSFUが4枚で動作しています。障害発生前の動作を次の図に示します。

図14-3 障害発生前の動作

[図データ]

障害発生後

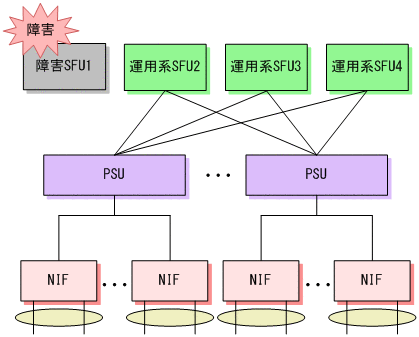

SFU1に障害が発生した場合,障害が発生していないSFUで動作し続けます。障害発生後の動作を次の図に示します。

図14-4 障害発生後の動作

[図データ]
