3.1.4　PSUとNIFの搭載

PSUにNIFを搭載するためのスロットがあります。

AX8600Sでは，1枚のPSUにシングルハーフサイズNIFを最大4枚，シングルフルサイズNIFを最大2枚搭載できます。また，1枚のPSUにシングルフルサイズNIFとシングルハーフサイズNIFを混載できます。

AX8300Sでは，NIF種別およびPSU種別によって，PSU当たりのNIF最大搭載数が異なります。PSU-C1およびPSU-C2では，シングルハーフサイズNIFを最大2枚搭載できます。PSU-E1A，PSU-E2A，PSU-E1，およびPSU-E2では，シングルハーフNIFを最大4枚搭載できます。

PSUとNIFの搭載イメージを次の図に示します。

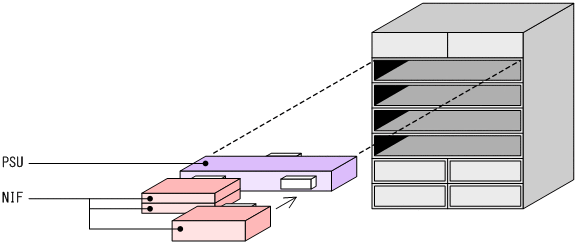

図3-1　PSUとNIFの搭載イメージ

NIFの搭載構成を次の図に示します。

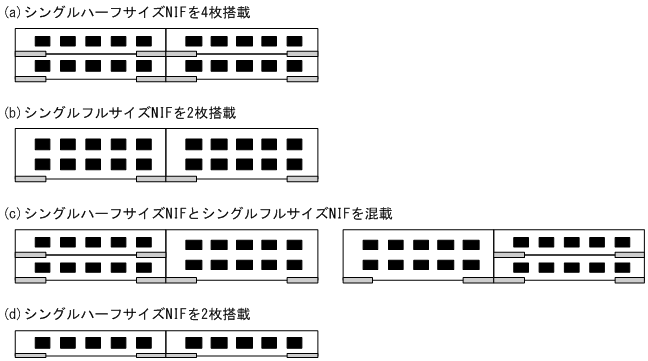

図3-2　NIFの搭載構成

なお，PSUとNIFの組み合わせによってはNIFの搭載条件があります。搭載条件の有無を次に示します。

表3-5　PSUとNIFの組み合わせによるNIFの搭載条件の有無（AX8600Sの場合）

NIF種別 PSU種別

PSU-11 PSU-12 PSU-21 PSU-22

NL1G-12T ○ ○ ○ ○

NL1G-12S ○ ○ ○ ○

NL1GA-12S △^※ △^※ ○ ○

NLXG-6RS ○ ○ ○ ○

NLXGA-12RS △^※ △^※ ○ ○

NLXLG-4Q △^※ △^※ ○ ○

NLCG-1Q △^※ △^※ △^※ △^※

NMCG-1C ○ ○ ○ ○

（凡例）　○：条件なし　△：条件あり

注※

下段のNIFスロットだけに搭載できます。該当するNIFを搭載した場合，その上段のNIFスロットにはNIFを搭載できません。また，上段のNIFスロットにNIFを搭載した場合，下段のNIFスロットには該当するNIFを搭載できません。

条件に違反すると，NIFを起動できません。

表3-6　PSUとNIFの組み合わせによるNIFの搭載条件の有無（AX8300Sの場合）

NIF種別 PSU種別

PSU-C1 PSU-C2 PSU-E1A PSU-E2A PSU-E1 PSU-E2

NL1G-12T ○ ○ ○ ○ ○ ○

NL1G-12S ○ ○ ○ ○ ○ ○

NL1GA-12S ○ ○ △^※ △^※ △^※ △^※

NL1G-24T ○ ○ ○ ○ ○ ○

NL1G-24S ○ ○ ○ ○ ○ ○

NLXG-6RS ○ ○ ○ ○ ○ ○

NLXGA-12RS ○ ○ △^※ △^※ △^※ △^※

NLXLG-4Q ○ ○ △^※ △^※ △^※ △^※

NLCG-1Q ○ ○ △^※ △^※ △^※ △^※

（凡例）　○：条件なし　△：条件あり

注※

下段のNIFスロットだけに搭載できます。該当するNIFを搭載した場合，その上段のNIFスロットにはNIFを搭載できません。また，上段のNIFスロットにNIFを搭載した場合，下段のNIFスロットには該当するNIFを搭載できません。

条件に違反すると，NIFを起動できません。
