4.12.6 AX7816S−DCの電源の投入,切断

<この項の構成>
(1) 電源の投入
(2) 電源の切断

(1) 電源の投入

本装置のすべてのブレーカをONにします。


NOTE
電源を投入する前に,必要数の電源機構が搭載されていることを確認してください。なお,必要な電源機構の数と搭載位置については,「1.1 装置本体」を参照してください。


NOTE
本装置のブレーカは下から順にONにしてください。(図の[図データ]は電源投入の順序を示します。)
上記の順に行なわなかった場合,無条件にBCU1が運用系BCUとして起動することがあります。
その場合,一度本装置のすべてのブレーカをOFFにし,再度電源の投入を行なってください。なお,電源を切断する場合は「(2) 電源の切断」の注意をお読みください。


NOTE
本装置のブレーカは8秒以内にすべてONにしてください。上記の時間を過ぎると,基本制御機構(BCU)が電源の異常を検出し,液晶ディスプレイに障害情報を表示することがあります。その場合は,以下を参照して対処を行なってください。
液晶ディスプレイの表示 対処方法
[E8] POW
Msg=00000001
装置は動作できる状態です。すべてのブレーカをONにしてそのままお使いください。(電源の異常が回復して,液晶ディスプレイの表示も消えます。)
[MD] FAULT 2200
aa00bb000000
電源容量が足りないため,装置が動作できない状態です。
一度すべてのブレーカをOFFにし,再度電源の投入を行なってください。なお,電源を切断する場合は「(2) 電源の切断」の注意をお読みください。
上記の「aa」「bb」の値は,電源機構の実装状態や給電状態によって異なります。



NOTE
基本制御機構(BCU)を2重化している場合,BCUはそれぞれ運用系BCUと待機系BCUとして起動します。運用系BCUと待機系BCUについては「AX7800S・AX5400Sソフトウェアマニュアル 解説書 Vol.2 3章 冗長構成」を参照してください。

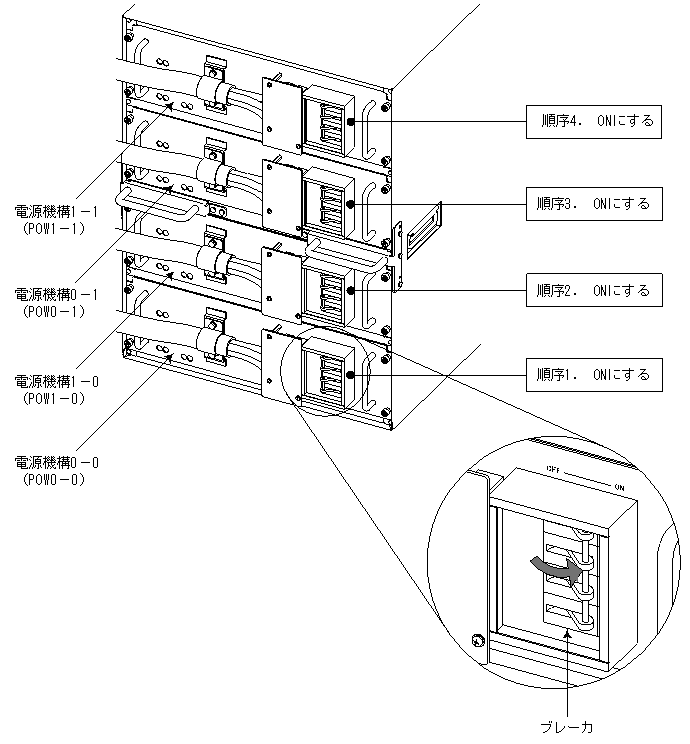

図4-85 AX7816S−DCの電源の投入

[図データ]


NOTE
ブレーカをOFFにして再度ONにする場合は,2秒以上間隔をあけてください。

(2) 電源の切断

本装置のすべてのブレーカをOFFにします。


!警告
電源機構を冗長化している場合,複数の入力電源が供給されています。電源を切断する場合は,本装置のすべてのブレーカをOFFにしてください。


注意
基本制御機構(BCU)のACC LED点灯中は,メモリカードにアクセス中です。アクセス中は,絶対にメモリカードを取り外したり,電源を切断したりしないでください。メモリカードを破損するおそれがあります。


注意
以下のような場合は,装置正面パネルのBCU LEDが緑点滅から緑点灯に変わるまで絶対に装置の電源を切断しないでください。装置が故障するおそれがあります。
  • 開梱後,(メモリカードが取り付けられている状態で)初めて電源の投入を行なう場合
  • ソフトウェアのアップデート中
