4.7.1 モジュールAタイプの取り付けと取り外し

<この項の構成>
(1) 取り付け方
(2) 取り外し方

(1) 取り付け方

【ステップ1】
レバーを起こし,しっかりと奥までGBICを挿入します。

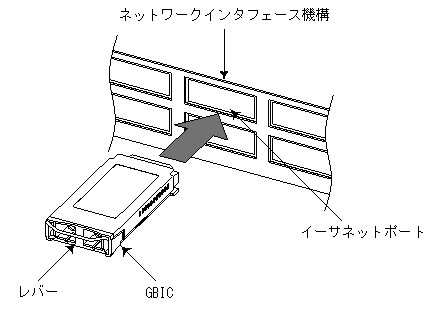

図4-61 モジュールAタイプの挿入

[図データ]

【ステップ2】
レバーを矢印の方向に下げてロックします。

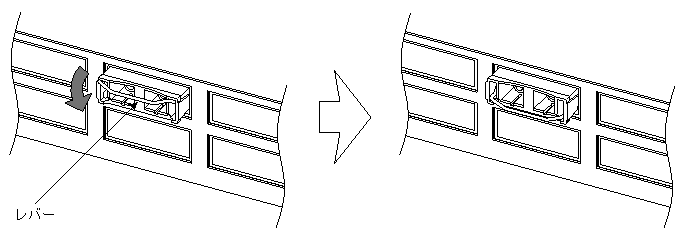

図4-62 モジュールAタイプのロック

[図データ]

(2) 取り外し方

レバーを矢印の方向に起こし,レバーを持って手前に引き抜きます。

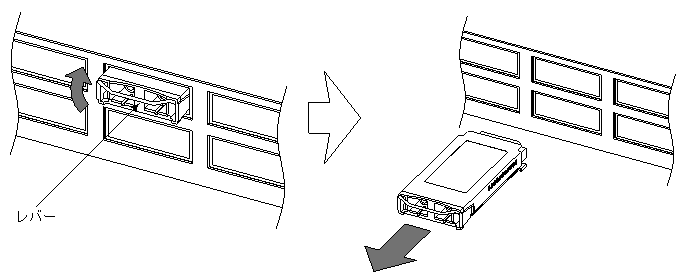

図4-63 モジュールAタイプの取り外し

[図データ]
