ハードウェア取扱説明書

3.3.2　接続ケーブル

＜この項の構成＞

(1)　RS−232Cクロスケーブル（セットアップ端末および運用端末を本装置のCONSOLEポートに接続する場合）

(2)　10BASE−T／100BASE−TXインタフェースケーブル（運用端末を本装置のCONSOLE（10BASE−T／100BASE−TX）ポートに接続する場合）

(3)　RS−232Cストレートケーブル

(1)　RS−232Cクロスケーブル（セットアップ端末および運用端末を本装置のCONSOLEポートに接続する場合）

セットアップ端末および運用端末を本装置のCONSOLEポートに接続する場合，RS−232Cクロスケーブル（両端D−SUB9ピン（メス）付き）を使用します。このケーブルは一般の電気店で購入することができます。

「図3-24　RS−232Cクロスケーブルのピン配置」にRS−232Cクロスケーブルのピン配置を示します。

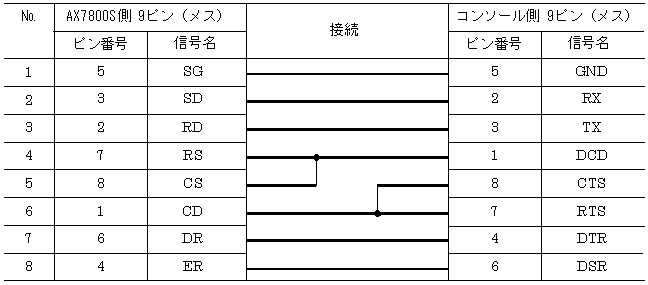

図3-24　RS−232Cクロスケーブルのピン配置

(2)　10BASE−T／100BASE−TXインタフェースケーブル（運用端末を本装置のCONSOLE（10BASE−T／100BASE−TX）ポートに接続する場合）

運用端末を本装置のCONSOLE（10BASE−T／100BASE−TX）ポートに接続する場合，カテゴリ5以上のUTPインタフェースケーブルを用います。（10BASE−Tのみで接続する場合はカテゴリ3のUTPインタフェースケーブルも使用可能です。）

運用端末を10BASE−Tまたは100BASE−TXで接続したときの最大伝送距離は100mです。

「図3-25　ツイストペアケーブル（ストレートケーブル）の概略図」および「図3-26　ツイストペアケーブル（クロスケーブル）の概略図」に概略図を示します。

また，「表3-32　CONSOLE（10BASE−T／100BASE−TX）ポートのピン配置」に，本装置のCONSOLE（10BASE−T／100BASE−TX）ポートのピン配置を示します。

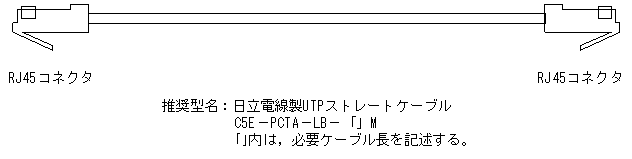

図3-25　ツイストペアケーブル（ストレートケーブル）の概略図

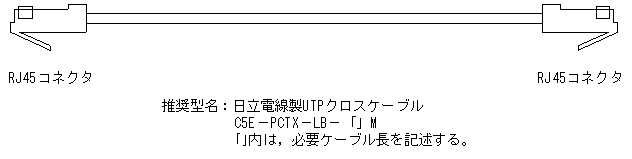

図3-26　ツイストペアケーブル（クロスケーブル）の概略図

表3-32　CONSOLE（10BASE−T／100BASE−TX）ポートのピン配置

ピン番号	仕様
1	送信（＋）	（A）
2	送信（−）	（a）
3	受信（＋）	（B）
4	未使用（注1）	（C）
5	未使用（注1）	（c）
6	受信（−）	（b）
7	未使用（注1）	（D）
8	未使用（注1）	（d）

（注1）100BASE−TX使用時，ボード内で終端していますので接続が必要です。

10BASE−T使用時は，接続／未接続どちらでも可能です。

（注2）ツイストペア線であるため，100BASE−TXで使用時，上記ピンアサインで（A）と（a），（B）と（b），（C）と（c），（D）と（d）をペアにしてください。10BASE−Tで使用時，上記ピンアサインで（A）と（a），（B）と（b）をペアにしてください。それ以外のピンはペアを気にせず接続，あるいは未接続，どちらでも構いません。

(3)　RS−232Cストレートケーブル

モデムを本装置のAUXポートに接続する場合，RS−232Cストレートケーブル（D−SUB9ピン（メス）− D−SUB25ピン（オス）付き）を使用します。このケーブルは一般の電気店で購入することができます。

「図3-27　RS−232Cストレートケーブルのピン配置」にRS−232Cストレートケーブルのピン配置を示します。

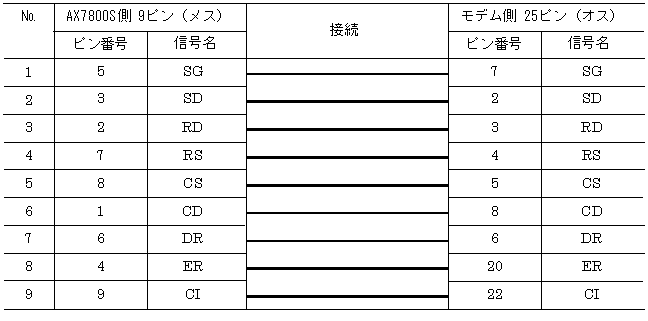

図3-27　RS−232Cストレートケーブルのピン配置
