3.1 インタフェースケーブル,端末の接続

本装置とインタフェースケーブルの接続を「図3-1 AX7800Sシリーズ接続ケーブル系統図」に示します。

弊社の保守範囲は本装置のコネクタまでとなります。本装置に接続するインタフェースケーブルは,お客様で準備していただく必要があります。

なお,インタフェースケーブルについての詳細は「3.2 インタフェースケーブルの詳細」を参照してください。セットアップ端末および運用端末と接続ケーブルについては「3.3 端末と接続ケーブル」を参照してください。

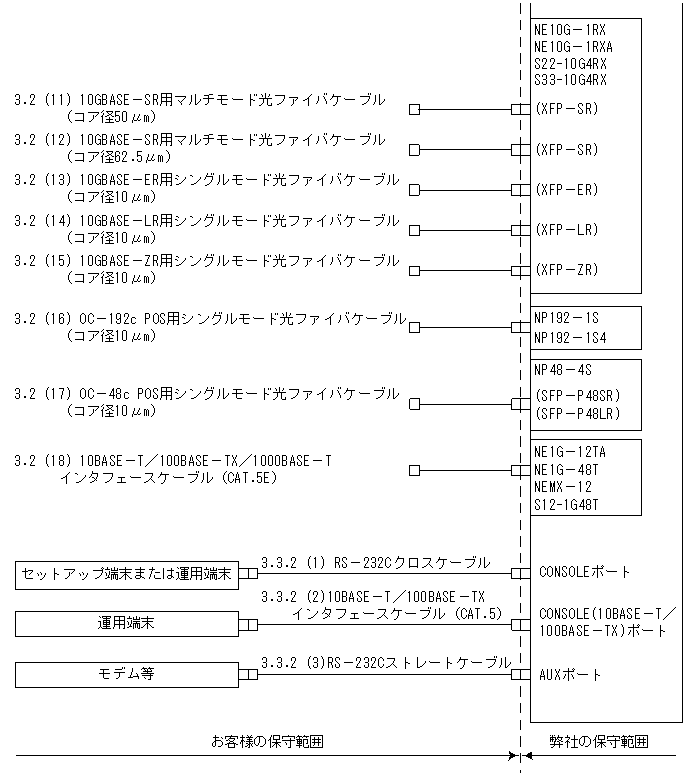

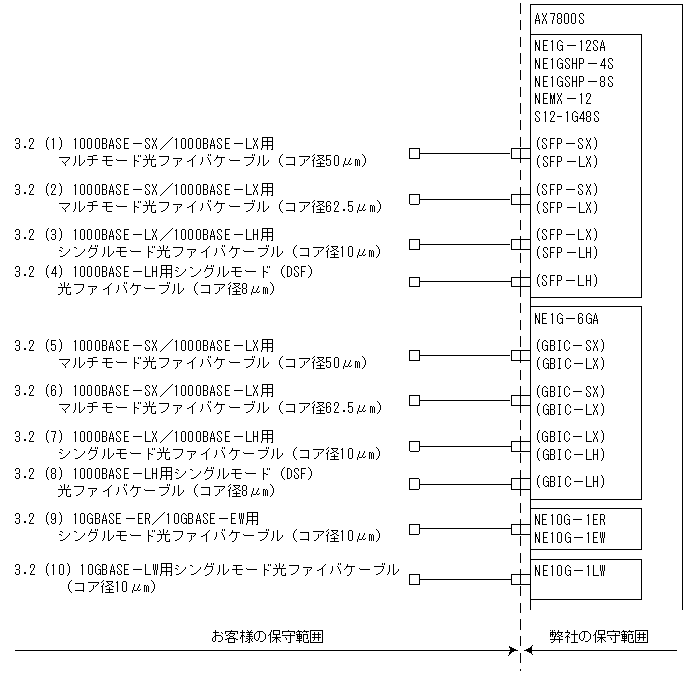

図3-1 AX7800Sシリーズ接続ケーブル系統図

[図データ]

[図データ]
