2.10.1　エアフロー

本装置のエアフローは以下の通りです。

＜この項の構成＞
(1)　AX7804S−ACのエアフロー
(2)　AX7804S−DCのエアフロー
(3)　AX7808S−ACのエアフロー
(4)　AX7808S−DCのエアフロー
(5)　AX7816S−AC，AX7816S−DCのエアフロー

(1)　AX7804S−ACのエアフロー

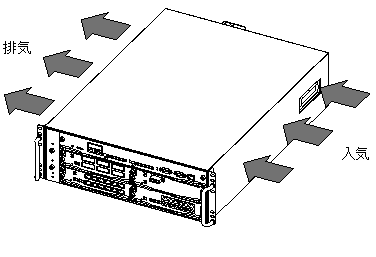

図2-17　AX7804S−ACのエアフロー

[図データ]

(2)　AX7804S−DCのエアフロー

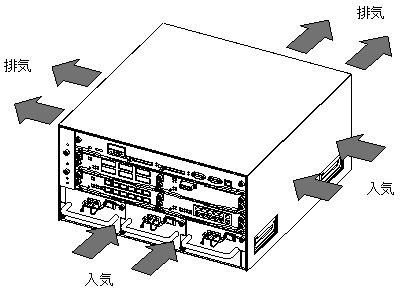

図2-18　AX7804S−DCのエアフロー

[図データ]

(3)　AX7808S−ACのエアフロー

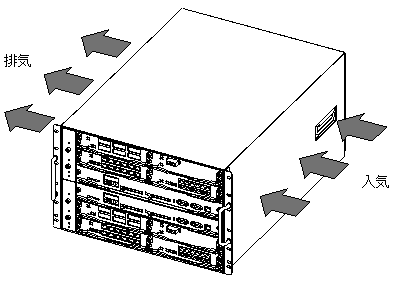

図2-19　AX7808S−ACのエアフロー

[図データ]

(4)　AX7808S−DCのエアフロー

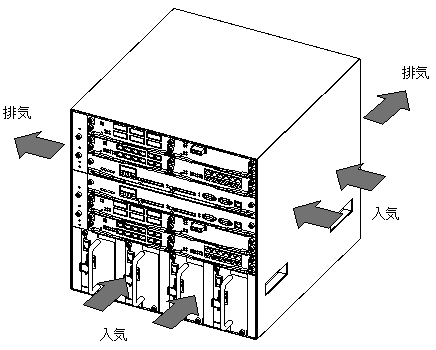

図2-20　AX7808S−DCのエアフロー

[図データ]

(5)　AX7816S−AC，AX7816S−DCのエアフロー

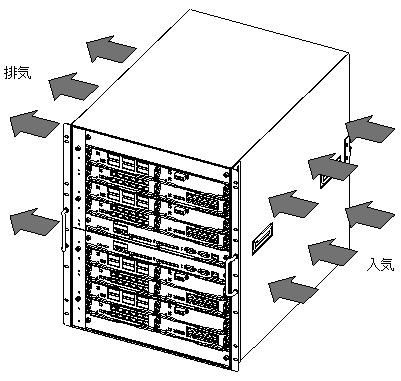

図2-21　AX7816S−AC，AX7816S−DCのエアフロー

[図データ]
