1.4.2 BCU−SH8MS2

AX7804S−AC,AX7804S−DC用基本制御機構です。

BCU−SH8MS2は以下のハードウェア仕様を備えています。

<この項の構成>
(1) 正面外観
(2) システム操作パネルについて
(3) LEDおよびスイッチ
(4) コネクタ

(1) 正面外観

BCU−SH8MS2の各部の名称は以下のとおりです。

システム操作パネルについては「(2) システム操作パネルについて」を参照してください。

LEDおよびスイッチについては「(3) LEDおよびスイッチ」を参照してください。

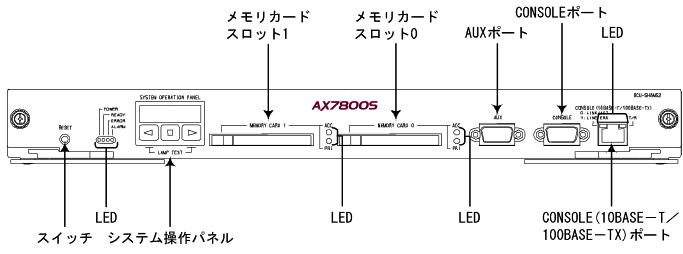

図1-41 BCU−SH8MS2の正面外観

[図データ]

(2) システム操作パネルについて

システム操作パネルの外観を以下に示します。

図に示すように,システム操作パネルは液晶ディスプレイと操作キー(BACKキー,ENTRキー,FWRDキー)で構成されています。

液晶ディスプレイには,装置情報や装置の障害情報を表示することができます。

BACKキー,ENTRキー,FWRDキーを操作することで,液晶ディスプレイに表示させるメニューを切り替えることができます。

図1-42 システム操作パネルの正面外観

[図データ]


NOTE
BACKキーとFWRDキーを同時に押すと,ランプテストを行なうことができます。ランプテスト以外の操作方法や,液晶ディスプレイに表示できる情報については,「AX7800S・AX5400Sソフトウェアマニュアル運用ガイド 4章 システム操作パネルの操作」 を参照してください。


NOTE
ランプテストを行なうと,電源がONになっている基本制御機構,パケットスイッチング機構,ネットワークインタフェース機構,および装置本体のLEDが点灯します。


NOTE
液晶ディスプレイにはバックライトが備えられています。
以下のような場合にバックライトが点灯します。
  • 本装置の電源を投入したとき
  • BACKキー,ENTRキー,FWRDキーのどれかを押したとき
キー操作を行なわない状態が60秒間続くと,バックライトは自動で消灯します。
なお,装置に障害が発生した場合は,液晶ディスプレイに障害情報が表示され,バックライトは点滅します。

(3) LEDおよびスイッチ

表1-23 BCU−SH8MS2正面パネルLEDの表示,スイッチについて

名称 種類 状態 内容
RESET スイッチ
(ノンロック)
装置のマニュアルリセットスイッチ(注1) 装置を再起動する
POWER LED:緑 電源の投入状態を示す 緑点灯:BCU内の電源出力が正常
消灯 :BCU内の電源出力が異常またはBCUの電源OFF
READY LED:緑 装置の動作可能状態を示す 緑点灯:動作可能
消灯 :BCUの障害または初期化中
ERROR LED:黄 装置の部分障害を示す 黄点灯:装置の部分障害発生
ALARM LED:赤 装置の障害を示す 赤点灯:装置の障害発生
MEMORY CARD 0 ACC LED:緑 メモリカード0の状態を示す 緑点灯:メモリカード0アクセス中(メモリカード取り外し禁止)
消灯 :メモリカード0アイドル中(メモリカード取り付け,取り外し可能)
MEMORY CARD 0 PRI LED:緑 緑点灯:プライマリで起動されたことを表わす
消灯 :セカンダリとして起動,または使用されていない
MEMORY CARD 1ACC LED:緑 メモリカード1の状態を示す 緑点灯:メモリカード1アクセス中(メモリカード取り外し禁止)
消灯 :メモリカード1アイドル中(メモリカード取り付け,取り外し可能)
MEMORY CARD 1PRI LED:緑 緑点灯:プライマリで起動されたことを表わす
消灯 :セカンダリとして起動,または使用されていない
LINK/ACTLINE ERR LED:緑/黄 CONSOLE(10BASE−T/100BASE−TX)の動作状態を表わす 緑点灯:回線動作中(注2)
黄点灯:回線障害検出
T/R LED:緑 緑点灯:パケット送受信中(注3)

(注1):スイッチは装置正面パネルより奥にあります。先の細いドライバなどを使用して押してください。

(注2):ツイストペアが正しくない場合,相手側でケーブル未接続でも点灯することがあります。その場合,「3. インタフェースケーブルおよび端末の準備」を参照し,正しいツイストペアにしてください。

(注3):LINEの状態に関係なく,送受信データを検出した場合に点灯します。そのため,ケーブル未接続でも点灯する場合があります。


!警告
基本制御機構の正面パネルより奥にあるスイッチを押す場合,先の折れやすいものや,虫ピン,クリップなど,中に入って取り出せなくなるようなものは使用しないでください。火災・感電の原因となります。


NOTE
BCUの動作状態の一部は,装置本体の正面パネルのLEDによって示します。装置本体の正面パネルについては「1.1 装置本体」を参照してください。

(4) コネクタ

各コネクタに接続するケーブルについては,「3. インタフェースケーブルおよび端末の準備」を参照してください。
