ハードウェア取扱説明書
AX7804S−DCは以下のハードウェア仕様を備えています。
- 基本制御機構用スロット:1スロット
- パケットスイッチング機構用スロット:2スロット
- DC電源機構用スロット:2スロット
- ファンユニット用スロット:1スロット
- <この項の構成>
- (1) 外観
- (2) スロット番号
- (3) 電源機構の搭載数と搭載位置
- (4) LEDおよびスイッチ
- (5) 付属品
(1) 外観

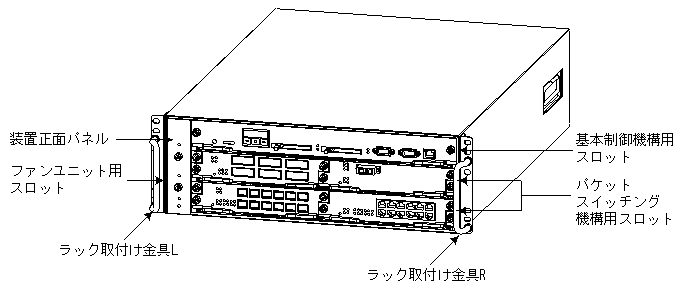

図1-6 AX7804S−DC正面外観
- 標準ポートのネットワークインタフェース機構およびPSU分離型高密度ポートのネットワークインタフェース機構はパケットスイッチング機構に搭載して使用します。
- また,PSU内蔵型高密度ポートのネットワークインタフェース機構は本装置のパケットスイッチング機構用スロットに搭載して使用します。
- パケットスイッチング機構については「1.5 パケットスイッチング機構(PSU)」を,ネットワークインタフェース機構については「1.6 ネットワークインタフェース機構(NIF)」を参照してください。

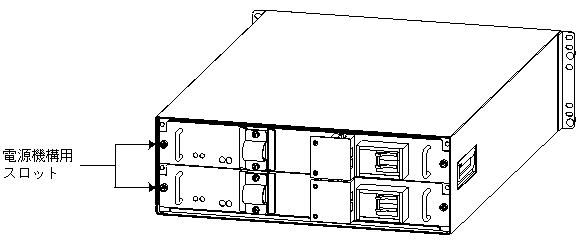

図1-7 AX7804S−DC背面外観
(2) スロット番号
本装置の各機構のスロット番号は以下のようになります。

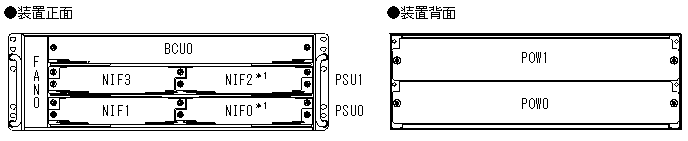

図1-8 AX7804S−DCのスロット番号
- PSU分離型高密度ポートのネットワークインタフェース機構およびPSU内蔵型高密度ポートのネットワークインタフェース機構が搭載されている場合のNIF番号は,上記の「*1」で示す番号となります。
(3) 電源機構の搭載数と搭載位置
本装置の電源冗長方式は1対1冗長となります。電源機構は,基本1個,冗長1個が必要です。
電源機構の搭載位置については下表を参照してください。
表1-4 電源機構の搭載位置
電源冗長方式 冗長化 基本 冗長 POW0 POW1 1対1冗長 なし ○ × あり ○ ○
(4) LEDおよびスイッチ
装置本体のLEDでは,ファンユニット,基本制御機構,パケットスイッチング機構,PSU内蔵型高密度ポートのネットワークインタフェース機構の動作状態を表示します。
LEDはファンユニットに取り付けられており,ファンユニットが取り付けられる装置や取り付けられる位置によって表示する内容が異なります。
装置本体のLEDについては「表1-5 AX7804S−DC本体のLED」を参照してください。その他の機構のLEDおよびスイッチについては「1.3 電源機構(PS)」,「1.4 基本制御機構(BCU)」,「1.6 ネットワークインタフェース機構(NIF)」を参照してください。

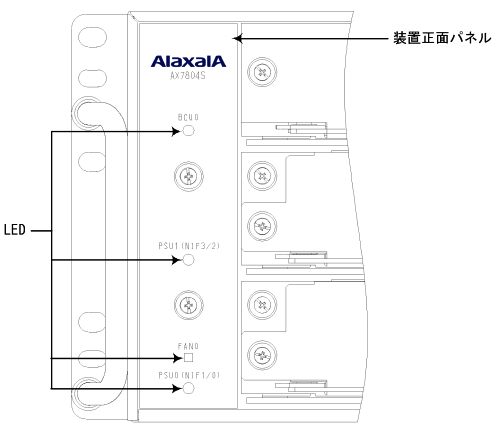

図1-9 AX7804S−DCの装置正面パネル
表1-5 AX7804S−DC本体のLED
名称 種類 状態 内容 FAN0 LED:緑/赤 FAN0の動作状態を示す 緑点灯:正常動作中
赤点灯:障害検出BCU0 LED:緑/黄/赤 BCU0の動作状態を示す 緑点灯:動作可能
黄点灯:閉塞
緑点滅:準備中(立上げ中)
赤点灯:障害検出
消灯 :BCUの電源OFF(BCUの交換可能)PSU0(NIF1/0) LED:緑/黄/赤 PSU0の動作状態を示す(注1) 緑点灯:動作可能(注2)
緑点滅:準備中(立上げ中)
黄点灯:閉塞
赤点灯:障害検出
消灯 :PSUの電源OFF(PSUの交換可能(注3))PSU1(NIF3/2) PSU1の動作状態を示す(注1)
- (注1):PSU内蔵型高密度ポートのネットワークインタフェース機構が搭載されている場合は,当該ネットワークインタフェース機構の動作状態を示します。
- (注2):PSU内蔵型のネットワークインタフェース機構が搭載されている場合,本LEDが緑点灯していても,当該ネットワークインタフェース機構が停止していることがあります。
- 本LEDが緑点灯時にネットワークインタフェース機構が停止しているのは,以下のような場合です。
- ・電源投入後,本LEDが緑点灯してから約10秒の間
- ・運用端末から close nif コマンドを入力した場合
- ・構成定義情報に disable 情報を設定した場合
- (注3):PSU内蔵型高密度ポートのネットワークインタフェース機構が搭載されている場合は,当該ネットワークインタフェース機構の交換可能な状態です。
- close nif コマンドについては,「AX7800S・AX5400Sソフトウェアマニュアル 運用コマンドレファレンス」を参照してください。
- disable 情報については,「AX7800S・AX5400Sソフトウェアマニュアル 構成定義コマンドレファレンス Vol.2」を参照してください。
(5) 付属品
付属品はありません。
- 本装置のラック取り付け金具は,出荷時に本体に取り付けられています。
