8.8.1 PIM-DMネットワークで通信ができない

[図データ]

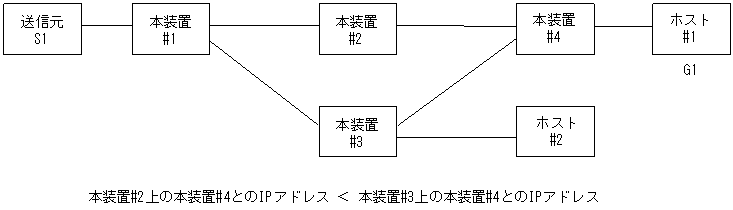

図に示すIPv4 PIM-DMネットワークの構成で,送信元S1からG1宛のパケットがホスト#1で受信できない場合,次の手順に従って対処してください。

  1. すべての本装置でshow psu resources(AX5400Sではshow bsu resources)コマンドを実行し,PSU(AX5400SではBSU)上のハードウェアテーブルにIPv4マルチキャスト経路を割り当ててあることを確認してください。
  2. 本装置#4でshow ip igmp interfaceコマンドを実行し,ホスト#1とのインタフェースがenableであり,フィルタなどによる中継抑止定義がないことを確認してください。
  3. 本装置#4でshow ip igmp groupsコマンドを実行し,G1グループにホスト#1が参加していることを確認してください。
  4. 本装置#4でshow ip mcacheコマンドを実行し,送信元S1からG1へのマルチキャストルーティングキャッシュが存在していることを確認してください。存在しない場合は,本装置#3とのPIM-DMのインタフェース定義がenableであり,フィルタなどによる中継抑止定義がないことを確認してください。
  5. 本装置#1でshow ip mcacheコマンドを実行し,送信元S1からG1へのマルチキャストルーティングキャッシュが存在していることを確認してください。存在しない場合は,S1とのPIM-DMのインタフェース定義がenableであり,フィルタなどによる抑止定義がないことを確認してください。
  6. ルーティングキャッシュの下流が存在しない場合,show ip pim neighborで本装置#2と本装置#3が表示されていることを確認してください。
  7. 本装置#3でshow ip mcacheコマンドを実行し,送信元S1からG1へのマルチキャストルーティングキャッシュが存在していることを確認してください。存在しない場合は,本装置#1とのPIM-DMのインタフェース定義がenableであり,フィルタなどによる中継抑止定義がないことを確認してください。
  8. ルーティングキャッシュの下流が存在しない場合,show ip pim neighborで本装置#1と本装置#4が表示されていることを確認してください。
  9. 本装置#3でshow ip rpf [S1]コマンドを実行し,上流が本装置#1へのインタフェース,下流が本装置#4へのインタフェースを表示することを確認してください。
