19.2.1 基本設定例

<この項の構成>
(1) 設定内容の概要
(2) 構成図と設定条件
(3) コンフィグレーション例

(1) 設定内容の概要

同一ビル内の各階に設置された装置間の接続状態を1階に設置した本装置Aから把握できるようにするために,本装置Aのポート1/2,1/3,1/4と本装置Bのポート2/1でOADP機能を動作させる設定例を示します。

本装置Aのポート1/2には本装置B,ポート1/3にはOADPを実装した装置C,ポート1/4にはCDPを実装した装置Dを接続します。本装置Bのポート2/1には本装置Aを接続します。

(2) 構成図と設定条件

[構成図]

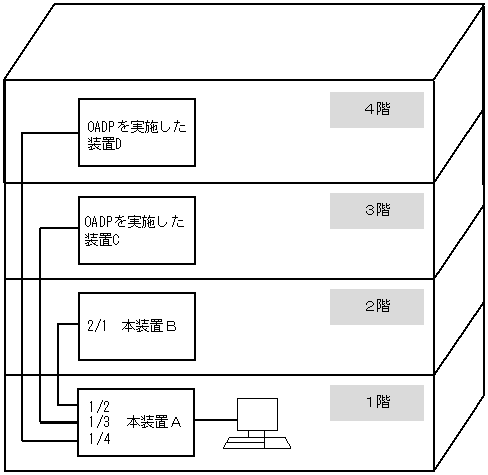

図19-2 構成図

[図データ]

[設定条件]
  1. 本装置Aのポート1/2,1/3,1/4にOADP機能,CDP受信機能を設定します。
  2. 本装置Bのポート2/1にOADP機能を設定します。

(3) コンフィグレーション例

[コマンドによる設定]

<本装置A>
 1    (config)# oadp
      [oadp]
 2    (config)# enable
      [oadp]
 3    (config)# enable-port 1/2-4
      [oadp]
 4    (config)# cdp-listener
      [oadp]
 5    (config)# exit

表19-4 本装置Aのコンフィグレーション解説

解説番号 解説
1〜3 ポート1/2-4にOADP運用開始を設定します。
4 CDP受信機能を設定します。
5 oadpモードからグローバルコンフィグモードに戻ります。

<本装置B>
 1    (config)# oadp
      [oadp]
 2    (config)# enable
      [oadp]
 3    (config)# enable-port 2/1
      [oadp]
 4    (config)# exit

表19-5 本装置Bのコンフィグレーション解説

解説番号 解説
1〜3 ポート2/1にOADP運用開始を設定します。
4 oadpモードからグローバルコンフィグモードに戻ります。

[コンフィグレーションの表示]

<本装置A>
oadp
  enable
  enable-port 1/2-4
  cdp-listener

<本装置B>
oadp
  enable
  enable-port 2/1
