17.2.1　RMONによる特定MIB値の閾値チェック

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　コンフィグレーション例

(1)　設定内容の概要

あるMIBの値を定期的に閾値チェックを行い，閾値を超えたらSNMPマネージャにイベント通知するRMONのコンフィグレーションの例を示します。

(2)　構成図と設定条件

［構成図］

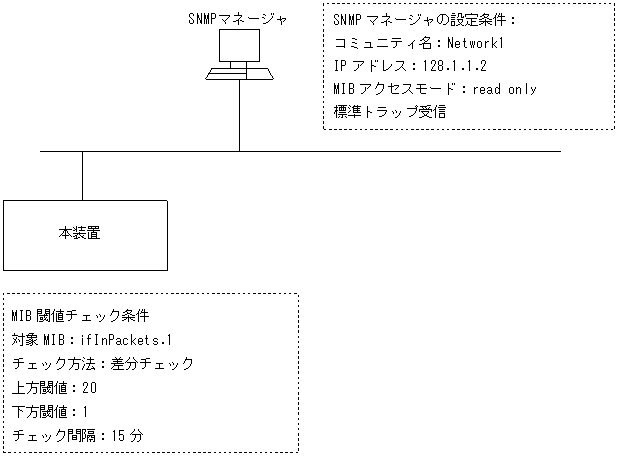

図17-3　RMON コンフィグレーション例の構成図

[図データ]

［設定条件］

＜本装置の環境＞
  • MIB閾値チェックの条件を次に示します。
    対象MIB：ifInPackets.1
    チェック方法：差分チェック
    上方閾値：20
    下方閾値：1
    チェック間隔：15分
    イベント通知方法：下記のSNMPマネージャにSNMP Trapを発行する
  • その他の情報
    コンフィグレーション者：ken

＜SNMPマネージャの環境＞
コミュニティ名：Network1
IPアドレス：128.1.1.2
MIBアクセスモード：read only

(3)　コンフィグレーション例

［コマンドによる設定］

＜本装置＞
 1    (config)# snmp "Network1" 128.1.1.2 read trap
 2    (config)# alarm 12 variable "ifInPackets.1" interval 900
                sample_type delta rising_threshold 20 rising_event_index 3
                falling_threshold 1 falling_event_index 3 owner "ken"
 3    (config)# event 3 type trap community "Network1" owner "ken"

表17-3　本装置のコンフィグレーション解説

解説番号 解説
1 SNMPマネージャおよび標準トラップを発行する定義をしています。
SNMPマネージャのコミュニティ名称：Network1
IPアドレス：128.1.1.2
MIBアクセスモード：read
トラップモード：trap
2 RMONアラームグループの制御情報を次の条件で定義しています。
RMONアラームグループの制御情報識別番号：12
閾値チェックを行うMIBのオブジェクト識別子：ifInPackets.1
閾値チェックを行う時間間隔：15分(900秒)
閾値チェック方式：差分値チェック(delta)
上方閾値の値：20
上方閾値を超えたときのイベント方法の識別番号：3
下方閾値の値：1
下方閾値を超えたときのイベント方法の識別番号：3
コンフィグレーション者の識別情報：ken
3 RMONイベントグループの制御情報を次の条件で定義しています。
RMONイベントグループの制御情報識別番号：3
アラーム(イベント)の方法の指定：trap
SNMPトラップを発行するマネージャのコミュニティ名称：Network1
コンフィグレーション者の識別情報：ken

［コンフィグレーションの表示］

＜本装置＞
snmp "Network1" 128.1.1.2 read trap
!
alarm 12 variable "ifInPackets.1" interval 900 sample_type delta rising_threshold 20 rising_event_index 3 falling_threshold 1 falling_event_index 3 owner "ken"
event 3 type trap community "Network1" owner "ken"
