コンフィグレーションガイド

17.1.1　MIBアクセス許可（SNMPv1，SNMPv2c）

＜この項の構成＞

(1)　設定内容の概要

(2)　構成図と設定条件

(3)　コンフィグレーション例

(1)　設定内容の概要

2台のSNMPマネージャから本装置にMIBアクセスするときのSNMPコンフィグレーションの例を示します。

(2)　構成図と設定条件

［構成図］

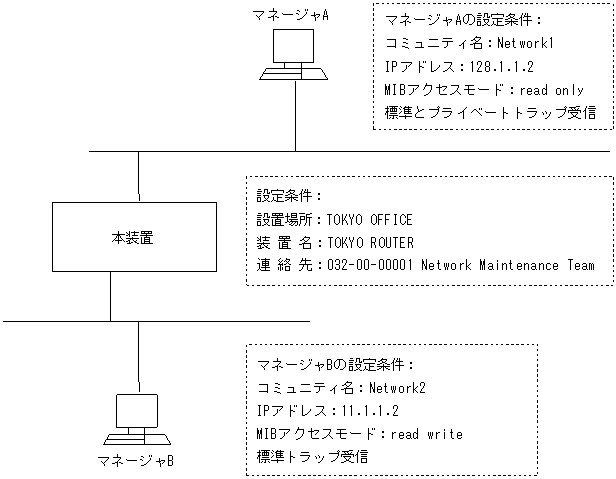

図17-1　SNMPコンフィグレーション例の構成図

［設定条件］

＜本装置の環境＞

マネージャからMIB-IIのsysLocation，sysName，sysContactを参照可能にするため，次の設定をします。

設置場所：TOKYO OFFICE

装置名：TOKYO ROUTER

連絡先：032-00-00000001 Network Maintenance Team

マネージャAに標準とプライベートトラップを発行する

マネージャBに標準トラップだけを発行する

<マネージャAの環境>

コミュニティ名：Network1

IPアドレス：128.1.1.2

MIBアクセスモード：read only

<マネージャBの環境>

コミュニティ名：Network2

IPアドレス：11.1.1.2

MIBアクセスモード：read write

(3)　コンフィグレーション例

［コマンドによる設定］

＜本装置＞

 1    (config)# snmp "Network1" 128.1.1.2  read ex-trap
 2    (config)# snmp "Network2" 11.1.1.2  read_write trap
 3    (config)# system location "TOKYO OFFICE"
 4    (config)# system name "TOKYO ROUTER"
 5    (config)# system contact "032-00-00001 Network Maintenance Team"

表17-1　本装置のコンフィグレーション解説

解説番号	解説
1	SNMPマネージャAのコミュニティ，IPアドレス，MIBアクセスモードの定義，および，SNMPマネージャAに標準とプライベートトラップを発行する定義です。
2	SNMPマネージャBのコミュニティ，IPアドレス，MIBアクセスモードの定義，および，SNMPマネージャBに標準を発行する定義です。
3	本装置の設置場所の設定です。ここで設定した名称は，MIB-IIの[sysLocation]の名称で問い合わせると参照できます。
4	本装置の装置名の設定です。ここで設定した名称は，MIB-IIの［sysName］の名称で問い合わせると参照できます。
5	本装置に関する連絡先の設定です。ここで設定した名称は，MIB-IIの［sysContact］の名称で問い合わせると参照できます。

［コンフィグレーションの表示］

＜本装置＞

system name "TOKYO ROUTER"
system contact "032-00-00001 Network Maintenance Team"
system location "TOKYO OFFICE"
!
snmp "Network1" 128.1.1.2  read ex-trap
snmp "Network2" 11.1.1.2  read_write trap
