16.2.8　切り戻し抑止の設定

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　コンフィグレーション例
(4)　本装置Aに障害が発生により切り替えが発生
(5)　優先度の高い本装置Aに切り戻しコマンド（swap vrrp）を投入し，本装置Aをマスタに切り戻す

(1)　設定内容の概要

PC-サーバ間に2台の本装置(A，B)が存在するIPv4ネットワーク構成において，切り戻し抑止を行います。本装置(A，B)にVRRPを設定し，優先度が高くマスタとして稼働している本装置Aに切り戻し抑止設定を行います。本装置Aで障害が発生し，障害監視インタフェース機能により切り替えが発生し，バックアップであった本装置Bがマスタへ遷移します。本装置Aが障害から回復後，自動的にマスタに切り戻るのを抑止します。切り戻しはpreempt-mode,preempt-mode-offで設定を行います。切り戻し抑止中に切り戻しコマンドswap vrrpを投入することで，優先度が高くバックアップ状態の本装置Aをマスタに遷移させることができます。

(2)　構成図と設定条件

［構成図］

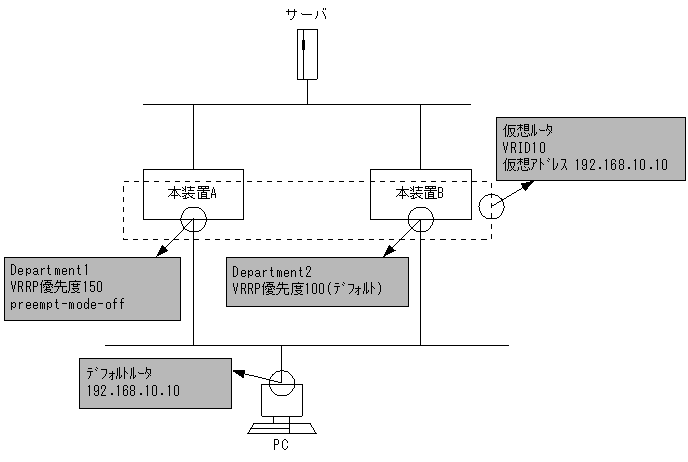

図16-13　構成図

[図データ]

［設定条件］

＜本装置Aの環境＞
  1. 本装置AのインタフェースDepartment1に対してVRID10，仮想ルータアドレス192.168.10.10，優先度150の仮想ルータを設定します。
  2. 本装置Aに自動切り戻し抑止の設定を行います。

＜本装置Bの環境＞
  1. 本装置BのインタフェースDepartment2に対してVRID10，仮想ルータアドレス192.168.10.10，優先度100(デフォルト)の仮想ルータを設定します。

＜ネットワークの環境＞
  1. PCはデフォルトルータを192.168.10.10に設定します。

(3)　コンフィグレーション例

［コマンドによる設定］
 1    (config)# line Department1 ethernet 0/0
      [line Department1]
 2    (config)# ip 192.168.50.1/24
      [line Department1]
 3    (config)# virtual-router 10 virtual-router-ip-address 192.168.10.10
      [virtual-router 10]
 4    (config)# priority 150
      [virtual-router 10]
 5    (config)# preempt-mode-off
      [virtual-router 10]
 6    (config)# exit
      [line Department1]
 7    (config)# exit

表16-37　本装置Aのコンフィグレーション解説

解説番号 解説
1 NIF番号0，Line番号0に回線名Department1のイーサネット回線を定義します。
lineモードに移行します。
2 Department1のインタフェースにIPアドレス192.168.50.1/24を定義します。
3 インタフェースDepartment1に対してVRID10，仮想ルータアドレス192.168.10.10を定義します。
virtual-routerモードに移行します。
4 Department1のインタフェースに優先度150を定義します。
5 Department1のインタフェースに切り戻し抑止ありを定義します。
6 virtual-routerモードからlineモードに戻ります。
7 lineモードからグローバルコンフィグモードに戻ります。

［コンフィグレーションの表示］
line Department1 ethernet 0/0
  ip 192.168.50.1/24
  virtual-router 10 virtual-router-ip-address 192.168.10.10
    priority 150
    preempt-mode-off

［コマンドによる設定］
1    (config)# line Department2 ethernet 0/0
     [line Department2]
2    (config)# ip 192.168.50.50/24
     [line Department2]
3    (config)# virtual-router 10 virtual-router-ip-address 192.168.10.10
     [virtual-router 10]
4    (config)# exit
     [line Department2]
5    (config)# exit

表16-38　本装置Bのコンフィグレーション解説

解説番号 解説
1 NIF番号0，Line番号0に回線名Department2のイーサネット回線を定義します。
lineモードに移行します。
2 Department2のインタフェースにIPアドレス192.168.50.50/24を定義します。
3 インタフェースDepartment2に対してVRID10，仮想ルータアドレス192.168.10.10を定義します。なお優先度はデフォルト値(100)とします。
virtual-routerモードに移行します。
4 virtual-routerモードからlineモードに戻ります。
5 lineモードからグローバルコンフィグモードに戻ります。

［コンフィグレーションの表示］
line Department2 ethernet 0/0
  ip 192.168.50.50/24
  virtual-router 10 virtual-router-ip address 192.168.10.10

(4)　本装置Aに障害が発生により切り替えが発生

1    >show vrrpstatus detail Department1 vrid 10
     Department1:VRID 10
        Virtual Router IP Address : 192.168.10.10
        Virtual MAC Address : 00-00-5e-00-01-0a
        Current State : BACKUP
        Admin State : enable
        Priority : 0/150
        IP Address Count : 1
        Master System's IP Address : 192.168.50.50
        Primary IP Address : 192.168.50.1
        Authentication Type : NONE
        Advertisement Interval : 1
        Preempt Mode : OFF
        Virtual Router Up Time : Tue Feb 22 13:05:53 2000
        Master Transition Delay : 0
2    >show vrrpstatus detail Department2 vrid 10
     Department2:VRID 10
        Virtual Router IP Address : 192.168.10.10
        Virtual MAC Address : 00-00-5e-00-01-0a
        Current State : MASTER
        Admin State : enable
        Priority : 100/100
        IP Address Count : 1
        Master System's IP Address : 192.168.50.50
        Primary IP Address : 192.168.50.50
        Authentication Type : NONE
        Advertisement Interval : 1
        Preempt Mode : OFF
        Virtual Router Up Time : Tue Feb 22 13:05:50 2000
        Master Transition Delay : 0
3    >show vrrpstatus detail Department1 vrid 10
     Department1:VRID 10
        Virtual Router IP Address : 192.168.10.10
        Virtual MAC Address : 00-00-5e-00-01-0a
        Current State : BACKUP
        Admin State : enable
        Priority : 150/150
        IP Address Count : 1
        Master System's IP Address : 192.168.50.50
        Primary IP Address : 192.168.50.1
        Authentication Type : NONE
        Advertisement Interval : 1
        Preempt Mode : OFF
        Virtual Router Up Time : Tue Feb 22 13:05:53 2000
        Master Transition Delay : 0
4    >show vrrpstatus detail Department2 vrid 10
     Department2:VRID 10
        Virtual Router IP Address : 192.168.10.10
        Virtual MAC Address : 00-00-5e-00-01-0a
        Current State : MASTER
        Admin State : enable
        Priority : 100/100
        IP Address Count : 1
        Master System's IP Address : 192.168.50.50
        Primary IP Address : 192.168.50.50
        Authentication Type : NONE
        Advertisement Interval : 1
        Preempt Mode : OFF
        Virtual Router Up Time : Tue Feb 22 13:05:50 2000
        Master Transition Delay : 0

表16-39　本装置Aに障害発生時の確認方法解説

解説番号 解説
1 本装置AのDepartment1 VRID10の状態を確認します。
2 本装置BのDepartment2 VRID10の状態を確認します。
3 本装置AのDepartment1 VRID10の状態を確認します。
4 本装置BのDepartment2 VRID10の状態を確認します。

(5)　優先度の高い本装置Aに切り戻しコマンド（swap vrrp）を投入し，本装置Aをマスタに切り戻す

1    >swap vrrp interface Department1 vrid 10
2    >show vrrpstatus detail Department1 vrid 10
     Department1:VRID 10
        Virtual Router IP Address : 192.168.10.10
        Virtual MAC Address : 00-00-5e-00-01-0a
        Current State : MASTER
        Admin State : enable
        Priority : 150/150
        IP Address Count : 1
        Master System's IP Address : 192.168.50.1
        Primary IP Address : 192.168.50.1
        Authentication Type : NONE
        Advertisement Interval : 1
        Preempt Mode : OFF
        Virtual Router Up Time : Tue Feb 22 13:05:53 2000
        Master Transition Delay : 0
3    >show vrrpstatus detail Department2 vrid 10
     Department2:VRID 10
        Virtual Router IP Address : 192.168.10.10
        Virtual MAC Address : 00-00-5e-00-01-0a
        Current State : BACKUP
        Admin State : enable
        Priority : 100/100
        IP Address Count : 1
        Master System's IP Address : 192.168.50.1
        Primary IP Address : 192.168.50.50
        Authentication Type : NONE
        Advertisement Interval : 1
        Preempt Mode : OFF
        Virtual Router Up Time : Tue Feb 22 13:05:50 2000
        Master Transition Delay : 0

表16-40　本装置Aに切り戻しコマンドを投入解説

解説番号 解説
1 本装置AのDepartment1 VRID10に対し切り戻しコマンドを投入します。
2 本装置AのDepartment1 VRID10の状態を確認します。
3 本装置BのDepartment2 VRID10の状態を確認します。
