15.1.3　動的なVLAN割り当てを行う端末認証【AX7800S】

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　コンフィグレーション例

(1)　設定内容の概要

本装置にVLAN単位認証(動的)モードの設定をし，RADIUSサーバから払い出しを行うVLANをMAC VLANとして登録を行って，MAC VLANに所属するポートの配下に設置される全端末をIEEE 802.1X認証の対象とする設定をします。ただし，サーバおよびプリンタは認証除外端末とし，認証せずに特定のVLANで使用可能とします。その他の認証されない端末は通信不可とします。VLAN5にはRADIUSサーバと通信するためにIPアドレスを設定します。本設定例ではRADIUSサーバがリモートネットワークに配置されている場合を想定しています。VLAN100とVLAN200の間の通信に関しては本装置がルータとなってルーティングを行います。

(2)　構成図と設定条件

［構成図］

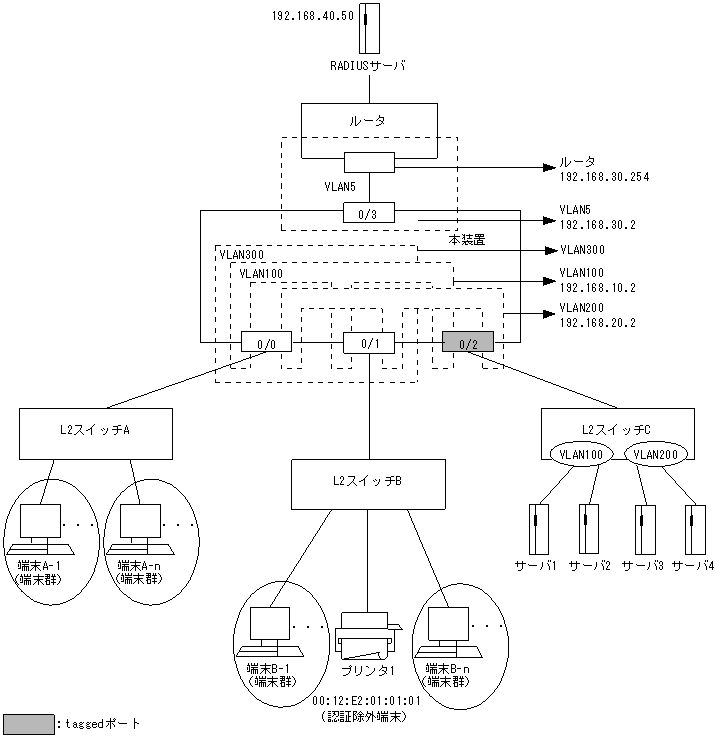

図15-3　構成図

[図データ]

［設定条件］

＜本装置の環境＞
  1. VLAN100，VLAN200をMAC VLANとし， IEEE 802.1XのVLAN単位認証(動的)モードのVLANとして設定します。
  2. ポート0/2とスイッチ間に802.1Q Tag-VLANを設定します。これにより，サーバ群が収容されるポート0/2は認証除外ポート設定となります。
  3. VLAN100において，プリンタのMACアドレスに対して認証除外端末設定をします。
  4. VLAN5，VLAN100，VLAN200にIPアドレスを設定します。
  5. RADIUSサーバと通信するために192.168.40.0/24のネットワークへの経路を登録します。
  6. L2スイッチA〜BはEAPOLを透過するものを使用します。
  7. ポート0/0，0/1をポートVLAN300に所属させ，VLAN300を認証デフォルトVLANとします。VLAN300は停止状態とし未認証端末の通常通信を遮断します。

(3)　コンフィグレーション例

［コマンドによる設定］

＜本装置＞
 1   (config)# radius yes
 2   (config)# radius 192.168.40.50 key "RadiusKey" primary
 3   (config)# vlan 5
     [vlan 5]
 4   (config)# untagged-port 0/3
     [vlan 5]
 5   (config)# router-interface VLAN005
     [vlan 5]
 6   (config)# ip 192.168.30.2/24
     [vlan 5]
 7   (config)# exit
 8   (config)# vlan 100 mac-based
     [vlan 100]
 9   (config)# untagged-port 0/0-1
     [vlan 100]
10   (config)# tagged-port 0/2
     [vlan 100]
11   (config)# router-interface VLAN100
     [vlan 100]
12   (config)# ip 192.168.10.2/24
     [vlan 100]
13   (config)# mac-address 00:12:E2:01:01:01
     [vlan 100]
14   (config)# exit
15   (config)# vlan 200 mac-based
     [vlan 200]
16   (config)# untagged-port 0/0-1
     [vlan 200]
17   (config)# tagged-port 0/2
     [vlan 200]
18   (config)# router-interface VLAN200
     [vlan 200]
19   (config)# ip 192.168.20.2/24
     [vlan 200]
20   (config)# exit
21   (config)# vlan 300
     [vlan 300]
22   (config)# disable
     [vlan 300]
23   (config)# untagged-port 0/0-1
     [vlan 300]
24   (config)# exit
25   (config)# dot1x yes
     [dot1x]
26   (config)# target-vlan dynamic
     [dot1x target-vlan dynamic]
27   (config)# radius-vlan 100,200
     [dot1x target-vlan dynamic]
28   (config)# exit
     [dot1x]
29   (config)# exit
30   (config)# static
     [static]
31   (config)# 192.168.40.0/24 gateway 192.168.30.254
     [static]
32   (config)#exit

表15-4　本装置のコンフィグレーション解説

解説番号 解説
1 RADIUS認証を有効にします。
2 RADIUS認証に使用するサーバのIPアドレスと共有鍵を設定します。
RADIUS認証時には優先的に本RADIUSサーバを使用します。
3 ポートVLANとしてVLAN ID 5を定義します。
vlanモードに移行します。
4 ポート0/3をUntaggedポートに設定します。
5 レイヤ3機能に使用するVLAN名称（VLAN005）を設定します。
6 当該VLANに関してIPアドレス192.168.30.2/24を設定します。
7 vlanモードからグローバルコンフィグモードに戻ります。
8 MAC VLANとしてVLAN ID 100を定義します。
vlanモードに移行します。
9 ポート0/0, 0/1をUntaggedポートに設定します。
10 ポート0/2をTaggedポートに設定します。
11 レイヤ3機能に使用するVLAN名称（VLAN100）を設定します。
12 当該VLANに関してIPアドレス192.168.10.2/24を設定します。
13 当該MAC VLANに関してstaticなMACアドレス00:12:E2:01:01:01を設定します。
本MACアドレスを持つ端末（本コンフィグレーション例ではプリンタ）は認証せずにVLAN100で通信が可能となります。
14 vlanモードからグローバルコンフィグモードに戻ります。
15 MAC VLANとしてVLAN ID 200を定義します。
vlanモードに移行します。
16 ポート0/0, 0/1をUntaggedポートに設定します。
17 ポート0/2をTaggedポートに設定します。
18 レイヤ3機能に使用するVLAN名称（VLAN200）を設定します。
19 当該VLANに関してIPアドレス192.168.20.2/24を設定します。
20 vlanモードからグローバルコンフィグモードに戻ります。
21 ポートVLANとしてVLAN ID 300を定義します。
vlanモードに移行します。
22 当該VLANに関して，全フレームの送受信を停止します。
23 ポート0/0, 0/1をUntaggedポートに設定します。
24 vlanモードからグローバルコンフィグモードに戻ります。
25 IEEE 802.1X認証を有効にします。dot1xモードに移行します。
26 動的なVLAN割り当ての設定をします。
dot1x target-vlanモードに移行します。
27 IEEE 802.1X認証によって動的に割り当てられるVLANとして，VLAN 100，200 を設定します。
28 dot1x target-vlanモードからdot1xモードに戻ります。
29 dot1xモードからグローバルコンフィグモードに戻ります。
30 スタティック経路を使用することを定義します。
staticモードに移行します。
31 RADIUSサーバを収容するネットワークへのスタティック経路を定義します。
32 staticモードからグローバルコンフィグモードに戻ります。

［コンフィグレーションの表示］

＜本装置＞
vlan 5
  untagged-port 0/3
  router-interface VLAN005
  ip 192.168.30.2/24
!
vlan 100 mac-based
  mac-address 00:12:E2:01:01:01
  untagged-port 0/0-1
  tagged-port 0/2
  router-interface VLAN100
  ip 192.168.10.2/24
!
vlan 200 mac-based
  untagged-port 0/0-1
  tagged-port 0/2
  router-interface VLAN200
  ip 192.168.20.2/24
!
vlan 300
  disable
  untagged-port 0/0-1
!
dot1x yes
  target-vlan dynamic
    radius-vlan 100,200
!
static
  192.168.40.0/24 gateway 192.168.30.254
!
radius yes
radius 192.168.40.50 key "RadiusKey" primary
