14.1.2　セクション単位でのラウンドロビン

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　コンフィグレーション例

(1)　設定内容の概要

本社，支店のLANを本装置対向のイーサネット回線で接続し，イーサネット回線上で支店のセクション（IPアドレスで識別）毎のトラフィックをラウンドロビンで通信する例を示します。

宛先または送信元IPアドレスに基づきトラフィックを検出します。検出したトラフィックが契約帯域に違反した場合，廃棄しやすくします。各トラフィックをクラス（キュー）に振り分け，送信帯域を均等に割り当て転送します。

(2)　構成図と設定条件

［構成図］

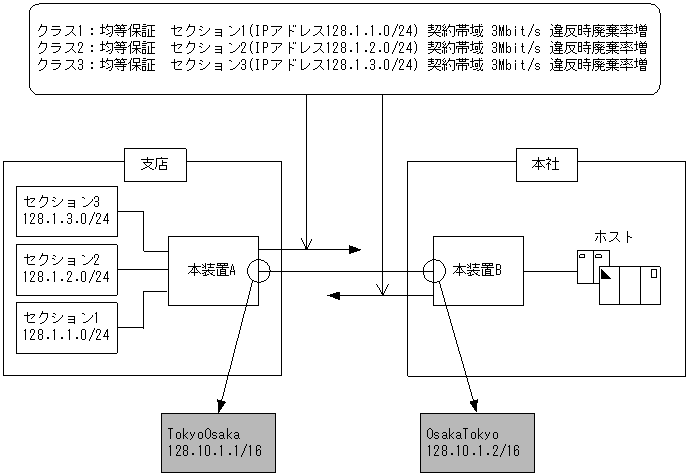

図14-2　構成図

[図データ]

［設定条件］
  1. 支店セクション1から本社への通信を契約帯域3Mbit/sとし，違反時廃棄しやすくします。
  2. 支店セクション2から本社への通信を契約帯域3Mbit/sとし，違反時廃棄しやすくします。
  3. 支店セクション3から本社への通信を契約帯域3Mbit/sとし，違反時廃棄しやすくします。
  4. 支店から本社へのトラフィックをセクション毎に送信帯域を均等に割り当てます。

(3)　コンフィグレーション例

［コマンドによる設定］
 1    (config)# qos
 2    (config)# qos-queue-list QUEUEA
      [qos-queue-list QUEUEA]
 3    (config)# round_robin
      [qos-queue-list QUEUEA]
 4    (config)# exit
 5    (config)# qos-interface TokyoOsaka queue_list QUEUEA
 6    (config)# flow qos TokyoOsaka out
      [flow qos TokyoOsaka out]
 7    (config)# list 1 tcp 128.1.1.0/24 any action priority 1 discard 4
                min_rate 3000 penalty_discard 1
      [flow qos TokyoOsaka out]
 8    (config)# list 2 tcp 128.1.2.0/24 any action priority 2 discard 4
                min_rate 3000 penalty_discard 1
      [flow qos TokyoOsaka out]
 9    (config)# list 3 tcp 128.1.3.0/24 any action priority 3 discard 4
                min_rate 3000 penalty_discard 1
      [flow qos TokyoOsaka out]
10    (config)# exit
11    (config)# flow yes

表14-6　本装置Aのコンフィグレーション解説

解説番号 解説
1 QoS情報を設定します。
2，3 qos-queue-listモードに移行し，QUEUEAのキューモードをラウンドロビンに設定します。
4 qos-queue-listモードからグローバルコンフィグモードに戻ります。
5 インタフェース名称TokyoOsakaに，QoSキューリスト名称QUEUEAを登録します。
6 インタフェース名TokyoOsakaのoutbound（送信側）にQoSフロー情報を設定します。
flow qos outモードに移行します。
7 送信元IPアドレス128.1.1.0/24のTCPパケットをキュー1にキューイングし，かつ契約帯域3Mbit/sを遵守したパケットはキューイング優先度4に，違反したパケットはキューイング優先度1となるよう設定します。
8 送信元IPアドレス128.1.2.0/24のTCPパケットをキュー2にキューイングし，かつ契約帯域3Mbit/sを遵守したパケットはキューイング優先度4に，違反したパケットはキューイング優先度1となるよう設定します。
9 送信元IPアドレス128.1.3.0/24のTCPパケットをキュー3にキューイングし，かつ契約帯域3Mbit/sを遵守したパケットはキューイング優先度4に，違反したパケットはキューイング優先度1となるよう設定します。
10 flow qos outモードからグローバルコンフィグモードに戻ります。
11 フロー制御機能を使用する設定にします。

［コンフィグレーションの表示］
qos
qos-queue-list QUEUEA
  round_robin
qos-interface TokyoOsaka queue_list QUEUEA
!
flow yes
flow qos TokyoOsaka out
  list 1 tcp 128.1.1.0/24 any action priority 1 discard 4 min_rate 3000 penalty_discard 1
  list 2 tcp 128.1.2.0/24 any action priority 2 discard 4 min_rate 3000 penalty_discard 1
  list 3 tcp 128.1.3.0/24 any action priority 3 discard 4 min_rate 3000 penalty_discard 1

［コマンドによる設定］
 1    (config)# qos
 2    (config)# qos-queue-list QUEUEA
      [qos-queue-list QUEUEA]
 3    (config)# round_robin
      [qos-queue-list QUEUEA]
 4    (config)# exit
 5    (config)# qos-interface OsakaTokyo queue_list QUEUEA
 6    (config)# flow qos OsakaTokyo out
      [flow qos OsakaTokyo out]
 7    (config)# list 1 tcp any 128.1.1.0/24 action priority 1 discard 4
                min_rate 3000 penalty_discard 1
      [flow qos OsakaTokyo out]
 8    (config)# list 2 tcp any 128.1.2.0/24 action priority 2 discard 4
                min_rate 3000 penalty_discard 1
      [flow qos OsakaTokyo out]
 9    (config)# list 3 tcp any 128.1.3.0/24 action priority 3 discard 4
                min_rate 3000 penalty_discard 1
      [flow qos OsakaTokyo out]
10    (config)# exit
11    (config)# flow yes

表14-7　本装置Bのコンフィグレーション解説

解説番号 解説
1 QoS情報を設定します。
2，3 qos-queue-listモードに移行し，QUEUEAのキューモードをラウンドロビンに設定します。
4 qos-queue-listモードからグローバルコンフィグモードに戻ります。
5 インタフェース名称OsakaTokyoに，QoSキューリスト名称QUEUEAを登録します。
6 インタフェース名OsakaTokyoのoutbound（送信側）にQoSフロー情報を設定します。
flow qos outモードに移行します。
7 宛先IPアドレス128.1.1.0/24のTCPパケットをキュー1にキューイングし，かつ契約帯域3Mbit/sを遵守したパケットはキューイング優先度4に，違反したパケットはキューイング優先度1となるよう設定します。
8 宛先IPアドレス128.1.2.0/24のTCPパケットをキュー2にキューイングし，かつ契約帯域3Mbit/sを遵守したパケットはキューイング優先度4に，違反したパケットはキューイング優先度1となるよう設定します。
9 宛先IPアドレス128.1.3.0/24のTCPパケットをキュー3にキューイングし，かつ契約帯域3Mbit/sを遵守したパケットはキューイング優先度4に，違反したパケットはキューイング優先度1となるよう設定します。
10 flow qos outモードからグローバルコンフィグモードに戻ります。
11 フロー制御機能を使用する設定にします。

［コンフィグレーションの表示］
qos
qos-queue-list QUEUEA
  round_robin
qos-interface OsakaTokyo queue_list QUEUEA
!
flow yes
flow qos OsakaTokyo out
  list 1 tcp any 128.1.1.0/24 action priority 1 discard 4 min_rate 3000 penalty_discard 1
  list 2 tcp any 128.1.2.0/24 action priority 2 discard 4 min_rate 3000 penalty_discard 1
  list 3 tcp any 128.1.3.0/24 action priority 3 discard 4 min_rate 3000 penalty_discard 1
