12.4.1　BGP4+プロトコル（基本：インターナルピア）

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　コンフィグレーション例

(1)　設定内容の概要

AS番号200（AS200），AS番号300（AS300），AS番号400（AS400）およびAS番号500（AS500）の自律システムに接続されたAS番号100の自律システム（AS100）において，AS200，AS300，AS400およびAS500から広告された経路情報をAS内およびAS200，AS300，AS400およびAS500に配布します。また，AS内のネットワークをスタティック定義し，AS200，AS300，AS400およびAS500に広告します。

(2)　構成図と設定条件

［構成図］

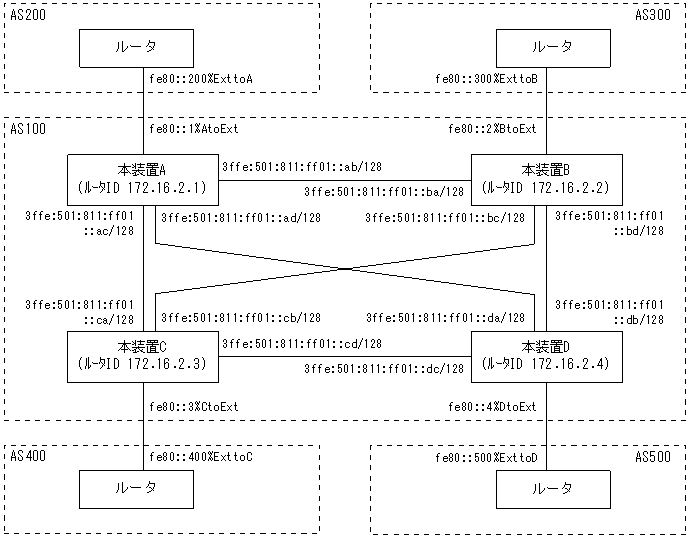

図12-13　構成図

[図データ]

［設定条件］

＜本装置A／B／C／Dの環境＞
  1. AS200，AS300，AS400，およびAS500のBGP4+スピーカと外部ピアにより，おのおのピアリングします。
  2. AS内の他のBGP4+スピーカと内部ピアによりピアリングします。
  3. AS200，AS300，AS400およびAS500から受信した経路および直結経路をAS内に広告します。
  4. AS200およびAS300からの経路をAS400およびAS500に広告します。AS400およびAS500からの経路をAS200およびAS300に広告します。また，AS内のネットワークをスタティック定義し，AS200，AS300，AS400およびAS500に広告します。

(3)　コンフィグレーション例

［コマンドによる設定］

＜本装置A＞
 1    (config)# autonomoussystem 100
 2    (config)# routerid 172.16.2.1
 3    (config)# bgp4+ yes
      [bgp4+]
 4    (config)# externalpeeras 200
      [bgp4+ externalpeeras 200]
 5    (config)# peer fe80::200%AtoExt
      [bgp4+ externalpeeras 200 peer fe80::200%AtoExt]
 6    (config)# exit
      [bgp4+ externalpeeras 200]
 7    (config)# exit
      [bgp4+]
 8    (config)# internalpeeras 100
      [bgp4+ internalpeeras 100]
 9    (config)# peer 3ffe:501:811:ff01::ba
      [bgp4+ internalpeeras 100 peer 3ffe:501:811:ff01::ba]
10    (config)# exit
      [bgp4+ internalpeeras 100]
11    (config)# peer 3ffe:501:811:ff01::ca
      [bgp4+ internalpeeras 100 peer 3ffe:501:811:ff01::ca]
12    (config)# exit
      [bgp4+ internalpeeras 100]
13    (config)# peer 3ffe:501:811:ff01::da
      [bgp4+ internalpeeras 100 peer 3ffe:501:811:ff01::da]
14    (config)# exit
      [bgp4+ internalpeeras 100]
15    (config)# exit
      [bgp4+]
16    (config)# exit
17    (config)# export proto bgp4+ as 100
      [export proto bgp4+ as 100]
18    (config)# proto direct
      [export proto bgp4+ as 100 proto direct]
19    (config)# exit
      [export proto bgp4+ as 100]
20    (config)# proto bgp4+ as 200
      [export proto bgp4+ as 100 proto bgp4+ as 200]
21    (config)# exit
      [export proto bgp4+ as 100]
22    (config)# exit
23    (config)# static
      [static]
24    (config)# 3ffe:501:811:ff01::/64 gateway ::1
      [static]
25    (config)# exit
26    (config)# export proto bgp4+ as 200
      [export proto bgp4+ as 200]
27    (config)# proto static
      [export proto bgp4+ as 200 proto static]
28    (config)# exit
      [export proto bgp4+ as 200]
29    (config)# proto bgp4+ as 400
      [export proto bgp4+ as 200 proto bgp4+ as 400]
30    (config)# exit
      [export proto bgp4+ as 200]
31    (config)# proto bgp4+ as 500
      [export proto bgp4+ as 200 proto bgp4+ as 500]
32    (config)# exit
      [export proto bgp4+ as 200]
33    (config)# exit

表12-40　本装置Aのコンフィグレーション解説

解説番号 解説
1 自装置の属するAS番号を定義します。
2 自装置のルータIDを定義します。
3〜7 BGP4+プロトコルを動作させることを定義します。また，AS200に対する外部ピアを定義します。
8〜16 本装置B，C，Dへの内部ピアを定義します。
17〜22 AS200から受信した経路，直結経路をAS内の内部ピアに広告するよう定義します。
23〜25 広告用にAS内のネットワークをスタティック経路として定義します。
26〜33 生成したスタティック経路，AS400から受信した経路，AS500から受信した経路をAS200との外部ピアに広告するよう定義します。

＜本装置B＞
 1    (config)# autonomoussystem 100
 2    (config)# routerid 172.16.2.2
 3    (config)# bgp4+ yes
      [bgp4+]
 4    (config)# externalpeeras 300
      [bgp4+ externalpeeras 300]
 5    (config)# peer fe80::300%BtoExt
      [bgp4+ externalpeeras 300 peer fe80::300%BtoExt]
 6    (config)# exit
      [bgp4+ externalpeeras 300]
 7    (config)# exit
      [bgp4+]
 8    (config)# internalpeeras 100
      [bgp4+ internalpeeras 100]
 9    (config)# peer 3ffe:501:811:ff01::ab
      [bgp4+ internalpeeras 100 peer 3ffe:501:811:ff01::ab]
10    (config)# exit
      [bgp4+ internalpeeras 100]
11    (config)# peer 3ffe:501:811:ff01::cb
      [bgp4+ internalpeeras 100 peer 3ffe:501:811:ff01::cb]
12    (config)# exit
      [bgp4+ internalpeeras 100]
13    (config)# peer 3ffe:501:811:ff01::db
      [bgp4+ internalpeeras 100 peer 3ffe:501:811:ff01::db]
14    (config)# exit
      [bgp4+ internalpeeras 100]
15    (config)# exit
      [bgp4+]
16    (config)# exit
17    (config)# export proto bgp4+ as 100
      [export proto bgp4+ as 100]
18    (config)# proto direct
      [export proto bgp4+ as 100 proto direct]
19    (config)# exit
      [export proto bgp4+ as 100]
20    (config)# proto bgp4+ as 300
      [export proto bgp4+ as 100 proto bgp4+ as 300]
21    (config)# exit
      [export proto bgp4+ as 100]
22    (config)# exit
23    (config)# static
      [static]
24    (config)# 3ffe:501:811:ff01::/64 gateway ::1
      [static]
25    (config)# exit
26    (config)# export proto bgp4+ as 300
      [export proto bgp4+ as 300]
27    (config)# proto static
      [export proto bgp4+ as 300 proto static]
28    (config)# exit
      [export proto bgp4+ as 300]
29    (config)# proto bgp4+ as 400
      [export proto bgp4+ as 300 proto bgp4+ as 400]
30    (config)# exit
      [export proto bgp4+ as 300]
31    (config)# proto bgp4+ as 500
      [export proto bgp4+ as 300 proto bgp4+ as 500]
32    (config)# exit
      [export proto bgp4+ as 300]
33    (config)# exit

表12-41　本装置Bのコンフィグレーション解説

解説番号 解説
1 自装置の属するAS番号を定義します。
2 自装置のルータIDを定義します。
3〜7 BGP4+プロトコルを動作させることを定義します。また，AS300に対する外部ピアを定義します。
8〜16 本装置A，C，Dへの内部ピアを定義します。
17〜22 AS300から受信した経路，直結経路をAS内の内部ピアに広告するよう定義します。
23〜25 広告用にAS内のネットワークをスタティック経路として定義します。
26〜33 生成したスタティック経路，AS400から受信した経路，AS500から受信した経路をAS300との外部ピアに広告するよう定義します。

＜本装置C＞
 1    (config)# autonomoussystem 100
 2    (config)# routerid 172.16.2.3
 3    (config)# bgp4+ yes
      [bgp4+]
 4    (config)# externalpeeras 400
      [bgp4+ externalpeeras 400]
 5    (config)# peer fe80::400%CtoExt
      [bgp4+ externalpeeras 400 peer fe80::400%CtoExt]
 6    (config)# exit
      [bgp4+ externalpeeras 400]
 7    (config)# exit
      [bgp4+]
 8    (config)# internalpeeras 100
      [bgp4+ internalpeeras 100]
 9    (config)# peer 3ffe:501:811:ff01::ac
      [bgp4+ internalpeeras 100 peer 3ffe:501:811:ff01::ac]
10    (config)# exit
      [bgp4+ internalpeeras 100]
11    (config)# peer 3ffe:501:811:ff01::bc
      [bgp4+ internalpeeras 100 peer 3ffe:501:811:ff01::bc]
12    (config)# exit
      [bgp4+ internalpeeras 100]
13    (config)# peer 3ffe:501:811:ff01::dc
      [bgp4+ internalpeeras 100 peer 3ffe:501:811:ff01::dc]
14    (config)# exit
      [bgp4+ internalpeeras 100]
15    (config)# exit
      [bgp4+]
16    (config)# exit
17    (config)# export proto bgp4+ as 100
      [export proto bgp4+ as 100]
18    (config)# proto direct
      [export proto bgp4+ as 100 proto direct]
19    (config)# exit
      [export proto bgp4+ as 100]
20    (config)# proto bgp4+ as 400
      [export proto bgp4+ as 100 proto bgp4+ as 400]
21    (config)# exit
      [export proto bgp4+ as 100]
22    (config)# exit
23    (config)# static
      [static]
24    (config)# 3ffe:501:811:ff01::/64 gateway ::1
      [static]
25    (config)# exit
26    (config)# export proto bgp4+ as 400
      [export proto bgp4+ as 400]
27    (config)# proto static
      [export proto bgp4+ as 400 proto static]
28    (config)# exit
      [export proto bgp4+ as 400]
29    (config)# proto bgp4+ as 100
      [export proto bgp4+ as 400 proto bgp4+ as 100]
30    (config)# exit
      [export proto bgp4+ as 400]
31    (config)# exit

表12-42　本装置Cのコンフィグレーション解説

解説番号 解説
1 自装置の属するAS番号を定義します。
2 自装置のルータIDを定義します。
3〜7 BGP4+プロトコルを動作させることを定義します。また，AS400に対する外部ピアを定義します。
8〜16 本装置A，B，Dへの内部ピアを定義します。
17〜22 AS400から受信した経路，直結経路をAS内の内部ピアに広告するよう定義します。
23〜25 広告用にAS内のネットワークをスタティック経路として定義します。
26〜31 生成したスタティック経路，AS200，AS300，AS500から受信した経路をAS400との外部ピアに広告するよう定義します。

＜本装置D＞
 1    (config)# autonomoussystem 100
 2    (config)# routerid 172.16.2.4
 3    (config)# bgp4+ yes
      [bgp4+]
 4    (config)# externalpeeras 500
      [bgp4+ externalpeeras 500]
 5    (config)# peer fe80::500%DtoExt
      [bgp4+ externalpeeras 500 peer fe80::500%DtoExt]
 6    (config)# exit
      [bgp4+ externalpeeras 500]
 7    (config)# exit
      [bgp4+]
 8    (config)# internalpeeras 100
      [bgp4+ internalpeeras 100]
 9    (config)# peer 3ffe:501:811:ff01::ad
      [bgp4+ internalpeeras 100 peer 3ffe:501:811:ff01::ad]
10    (config)# exit
      [bgp4+ internalpeeras 100]
11    (config)# peer 3ffe:501:811:ff01::bd
      [bgp4+ internalpeeras 100 peer 3ffe:501:811:ff01::bd]
12    (config)# exit
      [bgp4+ internalpeeras 100]
13    (config)# peer 3ffe:501:811:ff01::cd
      [bgp4+ internalpeeras 100 peer 3ffe:501:811:ff01::cd]
14    (config)# exit
      [bgp4+ internalpeeras 100]
15    (config)# exit
      [bgp4+]
16    (config)# exit
17    (config)# export proto bgp4+ as 100
      [export proto bgp4+ as 100]
18    (config)# proto direct
      [export proto bgp4+ as 100 proto direct]
19    (config)# exit
      [export proto bgp4+ as 100]
20    (config)# proto bgp4+ as 500
      [export proto bgp4+ as 100 proto bgp4+ as 500]
21    (config)# exit
      [export proto bgp4+ as 100]
22    (config)# exit
23    (config)# static
      [static]
24    (config)# 3ffe:501:811:ff01::/64 gateway ::1
      [static]
25    (config)# exit
26    (config)# export proto bgp4+ as 500
      [export proto bgp4+ as 500]
27    (config)# proto static
      [export proto bgp4+ as 500 proto static]
28    (config)# exit
      [export proto bgp4+ as 500]
29    (config)# proto bgp4+ as 100
      [export proto bgp4+ as 500 proto bgp4+ as 100]
30    (config)# exit
      [export proto bgp4+ as 500]
31    (config)# exit

表12-43　本装置Dのコンフィグレーション解説

解説番号 解説
1 自装置の属するAS番号を定義します。
2 自装置のルータIDを定義します。
3〜7 BGP4+プロトコルを動作させることを定義します。また，AS500に対する外部ピアを定義します。
8〜16 本装置A，B，Cへの内部ピアを定義します。
17〜22 AS500から受信した経路，直結経路をAS内の内部ピアに広告するよう定義します。
23〜25 広告用にAS内のネットワークをスタティック経路として定義します。
26〜31 生成したスタティック経路，AS200，AS300，AS400から受信した経路をAS500との外部ピアに広告するよう定義します。

［コンフィグレーションの表示］

＜本装置A＞
autonomoussystem 100
!
routerid 172.16.2.1
!
bgp4+ yes
  internalpeeras 100
    peer 3ffe:501:811:ff01::ba
    peer 3ffe:501:811:ff01::ca
    peer 3ffe:501:811:ff01::da
  externalpeeras 200
    peer fe80::200%AtoExt
!
static
  3ffe:501:811:ff01::/64 gateway ::1
!
export proto bgp4+ as 100
  proto direct
  proto bgp4+ as 200
!
export proto bgp4+ as 200
  proto static
  proto bgp4+ as 400
  proto bgp4+ as 500

＜本装置B＞
autonomoussystem 100
!
routerid 172.16.2.2
!
bgp4+ yes
  internalpeeras 100
    peer 3ffe:501:811:ff01::ab
    peer 3ffe:501:811:ff01::cb
    peer 3ffe:501:811:ff01::db
  externalpeeras 300
    peer fe80::300%BtoExt
!
static
  3ffe:501:811:ff01::/64 gateway ::1
!
export proto bgp4+ as 100
  proto direct
  proto bgp4+ as 300
!
export proto bgp4+ as 300
   proto static
   proto bgp4+ as 400
   proto bgp4+ as 500

＜本装置C＞
autonomoussystem 100
!
routerid 172.16.2.3
!
bgp4+ yes
  internalpeeras 100
    peer 3ffe:501:811:ff01::ac
    peer 3ffe:501:811:ff01::bc
    peer 3ffe:501:811:ff01::dc
  externalpeeras 400
    peer fe80::400%CtoExt
!
static
  3ffe:501:811:ff01::/64 gateway ::1
!
export proto bgp4+ as 100
  proto direct
  proto bgp4+ as 400
!
export proto bgp4+ as 400
  proto static
  proto bgp4+ as 100

＜本装置D＞
autonomoussystem 100
!
routerid 172.16.2.4
!
bgp4+ yes
  internalpeeras 100
    peer 3ffe:501:811:ff01::ad
    peer 3ffe:501:811:ff01::bd
    peer 3ffe:501:811:ff01::cd
  externalpeeras 500
    peer fe80::500%DtoExt
!
static
  3ffe:501:811:ff01::/64 gateway ::1
!
export proto bgp4+ as 100
  proto direct
  proto bgp4+ as 500
!
export proto bgp4+ as 500
  proto static
  proto bgp4+ as 100
