12.3.5 OSPFv3プロトコル(ドメイン連結)

<この項の構成>
(1) 設定内容の概要
(2) 構成図と設定条件
(3) コンフィグレーション例

(1) 設定内容の概要

二つのOSPFv3ドメインをドメイン境界ルータを使用し連結することにより,ドメイン間の通信を制御します。

(2) 構成図と設定条件

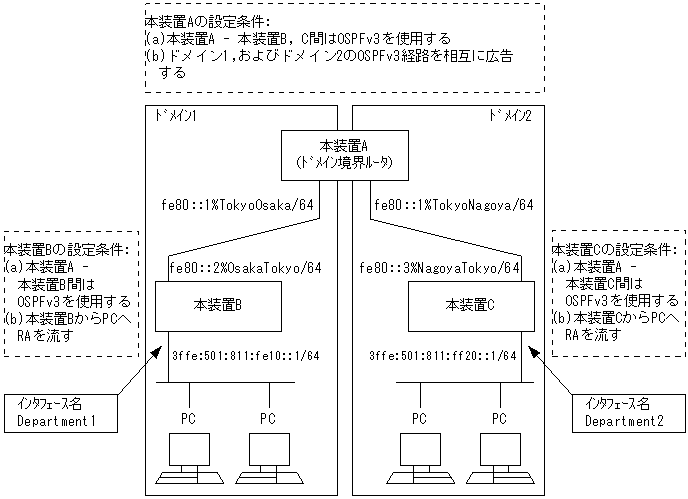

[構成図]

図12-10 構成図

[図データ]

[設定条件]

<本装置Aの環境>
  1. 本装置Aは二つのOSPFv3ドメインに属します。
  2. 本装置A−本装置B/C間の経路制御はOSPFv3を使用します。

<本装置B/Cの環境>
  1. 本装置B/Cは,おのおのドメイン1,およびドメイン2に属します。
  2. 本装置A−本装置B/C間の経路制御はOSPFv3を使用します。
  3. 本装置B/C−PC間には,RAを流します。

(3) コンフィグレーション例

[コマンドによる設定]

<本装置A>
 1    (config)# routerid 10.1.1.1
 2    (config)# ospf6 domain 1 yes
      [ospf6 domain 1]
 3    (config)# backbone
      [ospf6 domain 1 backbone]
 4    (config)# interface TokyoOsaka
      [ospf6 domain 1 backbone interface TokyoOsaka]
 5    (config)# exit
      [ospf6 domain 1 backbone]
 6    (config)# exit
      [ospf6 domain 1]
 7    (config)# exit
 8    (config)# ospf6 domain 2 yes
      [ospf6 domain 2]
 9    (config)# backbone
      [ospf6 domain 2 backbone]
10    (config)# interface TokyoNagoya
      [ospf6 domain 2 backbone interface TokyoNagoya]
11    (config)# exit
      [ospf6 domain 2 backbone]
12    (config)# exit
      [ospf6 domain 2]
13    (config)# exit
14    (config)# export proto ospf6ase domain 1
      [export proto ospf6ase domain 1]
15    (config)# proto ospf6 domain 2
      [export proto ospf6ase domain 1 proto ospf6 domain 2]
16    (config)# exit
      [export proto ospf6ase domain 1]
17    (config)# exit
18    (config)# export proto ospf6ase domain 2
      [export proto ospf6ase domain 2]
19    (config)# proto ospf6 domain 1
      [export proto ospf6ase domain 2 proto ospf6 domain 1]
20    (config)# exit
      [export proto ospf6ase domain 2]
21    (config)# exit

表12-32 本装置Aのコンフィグレーション解説

解説番号 解説
1 自装置のルータIDを定義します。
2〜7 ドメイン1におけるバックボーンエリアおよびエリア内のインタフェースを定義します。
8〜13 ドメイン2におけるバックボーンエリアおよびエリア内のインタフェースを定義します。
14〜17 ドメイン1にドメイン2のOSPFv3経路を広告することを定義します。
18〜21 ドメイン2にドメイン1のOSPFv3経路を広告することを定義します。

<本装置B>
 1    (config)# routerid 10.2.1.1
 2    (config)# ospf6 yes
      [ospf6]
 3    (config)# backbone
      [ospf6 backbone]
 4    (config)# interface OsakaTokyo
      [ospf6 backbone interface OsakaTokyo]
 5    (config)# exit
      [ospf6 backbone]
 6    (config)# interface Department1
      [ospf6 backbone interface Department1]
 7    (config)# passive
      [ospf6 backbone interface Department1]
 8    (config)# exit
      [ospf6 backbone]
 9    (config)# exit
      [ospf6]
10    (config)# exit
11    (config)# ra yes
      [ra]
12    (config)# interface Department1
      [ra interface Department1]
13    (config)# exit
      [ra]
14    (config)# exit

表12-33 本装置Bのコンフィグレーション解説

解説番号 解説
1 自装置のルータIDを定義します。
2〜5 バックボーンエリアおよびエリア内のインタフェースOsakaTokyoを定義します。
6〜10 バックボーンエリア内のインタフェースDepartment1を定義します。passive指定は当該インタフェースでOSPFv3パケットを送受信しないことを意味します。
11〜14 PCが収容されているネットワークでRAパケットを送信します。

<本装置C>
 1    (config)# routerid 10.3.1.1
 2    (config)# ospf6 yes
      [ospf6]
 3    (config)# backbone
      [ospf6 backbone]
 4    (config)# interface NagoyaTokyo
      [ospf6 backbone interface NagoyaTokyo]
 5    (config)# exit
      [ospf6 backbone]
 6    (config)# interface Department2
      [ospf6 backbone interface Department2]
 7    (config)# passive
      [ospf6 backbone interface Department2]
 8    (config)# exit
      [ospf6 backbone]
 9    (config)# exit
      [ospf6]
10    (config)# exit
11    (config)# ra yes
      [ra]
12    (config)# interface Department2
      [ra interface Department2]
13    (config)# exit
      [ra]
14    (config)# exit

表12-34 本装置Cのコンフィグレーション解説

解説番号 解説
1 自装置のルータIDを定義します。
2〜5 バックボーンエリアおよびエリア内のインタフェースNagoyaTokyoを定義します。
6〜10 バックボーンエリア内のインタフェースDepartment2を定義します。passive指定は当該インタフェースでOSPFv3パケットを送受信しないことを意味します。
11〜14 PCが収容されているネットワークでRAパケットを送信します。

[コンフィグレーションの表示]

<本装置A>
routerid 10.1.1.1
!
ospf6 domain 1 yes
  backbone
    interface TokyoOsaka
!
ospf6 domain 2 yes
  backbone
    interface TokyoNagoya
!
export proto ospf6ase domain 1
  proto ospf6 domain 2
!
export proto ospf6ase domain 2
  proto ospf6 domain 1

<本装置B>
ra yes
  interface Department1
!
routerid 10.2.1.1
!
ospf6 yes
  backbone
    interface Department1
      passive
    interface OsakaTokyo

<本装置C>
ra yes
  interface Department2
!
routerid 10.3.1.1
!
ospf6 yes
  backbone
    interface Department2
      passive
    interface NagoyaTokyo
