11.4.1 任意のDHCPクライアントへプレフィックスを配布する構成例

<この項の構成>
(1) 設定内容の概要
(2) 構成図と設定条件
(3) コンフィグレーション例

(1) 設定内容の概要

DHCPサーバ機能を有効にした本装置1台により,複数のプレフィックスを自動配布しネットワークを構成する例を示します。なお,本装置には内部ネットワーク用に2本,外部ネットワーク用に1本のインタフェースを定義します。それぞれにはルータを接続します。接続するルータはIPv6 DHCPクライアントであり,それぞれIPv6 DHCPプレフィックス配布オプションを解釈することができるものとします。

(2) 構成図と設定条件

[構成図]

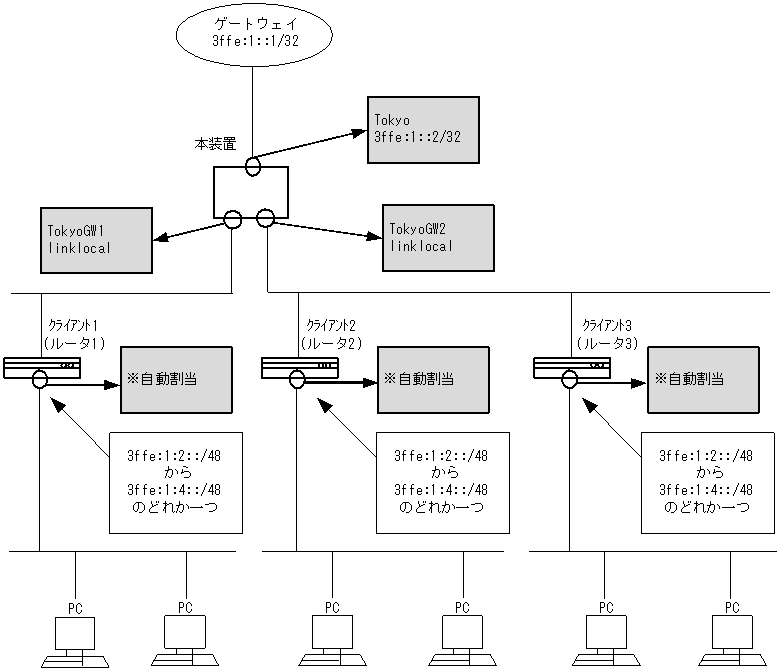

図11-17 任意のDHCPクライアントへプレフィックスを配布する構成例

[図データ]

[設定条件]
  1. 本装置のDHCPサーバのプレフィックス配布機能でネットワークを構成します。
  2. 外部ネットワークとの接続は本装置をゲートウェイにして行います。
  3. 本装置は外部用に一つ,内部用に二つのインタフェースを持ちます。
  4. 内部ネットワークに存在するクライアントは,CPE(Customer Premises Equipment)機能を持つルータとします。
  5. 外部ネットワークのゲートウェイアドレスは 3ffe:1::1/32 とします。

(3) コンフィグレーション例

[コマンドによる設定]

<本装置>
 1    (config)# line Tokyo ethernet 2/1
      [line Tokyo]
 2    (config)# ip 3ffe:1::2/32
      [line Tokyo]
 3    (config)# exit
 4    (config)# line TokyoGW1 ethernet 2/2
      [line TokyoGW1]
 5    (config)# ip linklocal
      [line TokyoGW1]
 6    (config)# exit
 7    (config)# line TokyoGW2 ethernet 2/3
      [line TokyoGW2]
 8    (config)# ip linklocal
      [line TokyoGW2]
 9    (config)# exit
10    (config)# static
      [static]
11    (config)# ip6-default gateway 3ffe:1::1
      [static]
12    (config)# exit
13    (config)# dhcp6-server yes
14    (config)# dhcp6-server interface TokyoGW1 preference 255
      [dhcp6-server interface TokyoGW1]
15    (config)# exit
16    (config)# dhcp6-server interface TokyoGW2 preference 255
      [dhcp6-server interface TokyoGW2]
17    (config)# exit
18    (config)# dhcp6-server host client123 duid any range
                3ffe:1:2::/48 3ffe:1:4::/48
      [dhcp6-server host client123 range 3ffe:1:2::/48 3ffe:1:4::/48]
19    (config)# exit
      [dhcp6-server host client123]
20    (config)# exit
21    (config)# dhcp6-server static-route-setting

表11-16 本装置のコンフィグレーション解説

解説番号 解説
1,2 外部ネットワークへ向けた回線 "Tokyo" をNIF番号2,Line番号1に定義します。
lineモードに移行します。
3 lineモードからグローバルコンフィグモードに戻ります。
4,5 内部ネットワークへ向けた回線 "TokyoGW1" をNIF番号2,Line番号2に定義します。
lineモードに移行します。
6 lineモードからグローバルコンフィグモードに戻ります。
7,8 内部ネットワークへ向けた回線 "TokyoGW2" を NIF番号2,Line番号3に定義します。
lineモードに移行します。
9 lineモードからグローバルコンフィグモードに戻ります。
10 スタティック経路を使用します。
staticモードに移行します。
11 本装置のIPv6デフォルトゲートウェイを3ffe:1::1に設定します。
12 staticモードからグローバルコンフィグモードに戻ります。
13 dhcp6-server 定義を有効に設定します。ただし,dhcp6-server interfaceを定義するまで実際のサービスは開始されません。
14 DHCPサービスを提供するインタフェースに "TokyoGW1" を指定します。
dhcp6-server interfaceモードに移行します。
15 dhcp6-server interfaceモードからグローバルコンフィグモードに戻ります。
16 DHCPサービスを提供するインタフェースに "TokyoGW2" を指定します。
dhcp6-server interfaceモードに移行します。
17 dhcp6-server interfaceモードからグローバルコンフィグモードに戻ります。
18 dhcp6-server のホスト情報として, "client123" を定義します。
dhcp6-server host rangeモードに移行します。
19 dhcp6-server host rangeモードからdhcp6-server hostモードに戻ります。
20 dhcp6-server hostモードからグローバルコンフィグモードに戻ります。
21 配布プレフィックスへの経路を自動生成させる定義static-route-settingを定義し,本装置に外部からプレフィックス配布先への自動経路設定機能を有効にします。ただし,対象プレフィックスの配布が完了するまで経路は設定されません。

[コンフィグレーションの表示]

<本装置>
line Tokyo ethernet 2/1
  ip 3ffe:1::2/32
!
line TokyoGW1 ethernet 2/2
  ip linklocal
!
line TokyoGW2 ethernet 2/3
  ip linklocal
!
dhcp6-server yes
dhcp6-server host client123
  duid any
  range 3ffe:1:2::/48 3ffe:1:4::/48
dhcp6-server interface TokyoGW1
  preference 255
dhcp6-server interface TokyoGW2
  preference 255
dhcp6-server static-route-setting
!
static
  ip6-default gateway 3ffe:1::1
