11.1.7 Tag-VLAN連携回線におけるフィルタリング

<この項の構成>
(1) 設定内容の概要
(2) 構成図と設定条件
(3) コンフィグレーション例

(1) 設定内容の概要

Tag-VLAN連携回線間における片方向のTCPセッションの接続を禁止するコンフィグレーションの例を示します。

(2) 構成図と設定条件

[構成図]

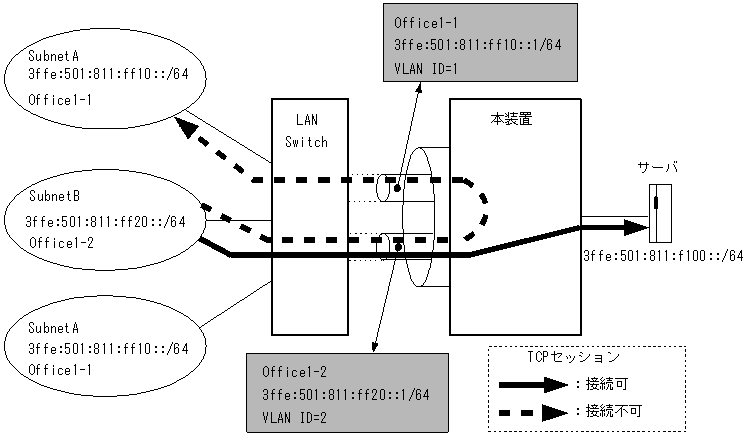

図11-9 構成図

[図データ]

[設定条件]
Tag-VLAN連携回線であるOffice1-2の入力側に次に示す設定を行います。
  1. サーバ宛てのパケットは中継
  2. TCPパケットのうち,ACKフラグのビットが立っているパケットは中継
  3. ICMPv6のパケットは中継
  4. 上記1〜3以外のパケットはすべて廃棄

(3) コンフィグレーション例

[コマンドによる設定]

<本装置>
 1    (config)# flow filter Office1-2 in
      [flow filter Office1-2 in]
 2    (config)# list 40010 ip any 3ffe:501:811:f100::/64 action forward
      [flow filter Office1-2 in]
 3    (config)# list 40020 tcp any any ack action forward
      [flow filter Office1-2 in]
 4    (config)# list 40030 icmp6 any any action forward
      [flow filter Office1-2 in]
 5    (config)# list 45000 ip any any action drop
      [flow filter Office1-2 in]
 6    (config)# exit
 7    (config)# flow yes

表11-7 本装置のコンフィグレーション解説

解説番号 解説
1 インタフェース名Office1-2のinbound(受信側)にfilterフロー情報を設定します。
flow filter inモードに移行します。
2 3ffe:501:811:f100::/64を宛先とするIPパケットを中継するよう設定します。
3 ACKフラグ=1のTCPパケットを中継するよう設定します。
4 ICMPv6パケットを中継するよう設定します。
5 解説番号2〜4以外のパケットを廃棄するよう設定します。
6 flow filter inモードからグローバルコンフィグモードに戻ります。
7 フロー制御機能を使用する設定にします。

[コンフィグレーションの表示]

<本装置>
flow yes
flow filter Office1-2 in
  list 40010 ip any 3ffe:501:811:f100::/64 action forward
  list 40020 tcp any any ack action forward
  list 40030 icmp6 any any action forward
  list 45000 ip any any action drop
