9.5.2 IPv6ルーティング例

<この項の構成>
(1) 設定内容の概要
(2) 構成図と設定条件
(3) コンフィグレーション追加例

(1) 設定内容の概要

9.5.1 IS-ISプロトコル(基本)」のネットワーク構成において,回線およびインタフェースにそれぞれIPv6アドレスを追加し,IPv6による通信も行います。このネットワークにおいて,IPv4・IPv6ともにIS-ISを使用してルーティングします。

ルーティング上の前提,および認証についても,「9.5.1 IS-ISプロトコル(基本)」と同じものとします。コンフィグレーションについて,「9.5.1 IS-ISプロトコル(基本)」で説明したコンフィグレーションをすでに定義済みであることを前提とします。

(2) 構成図と設定条件

[構成図]

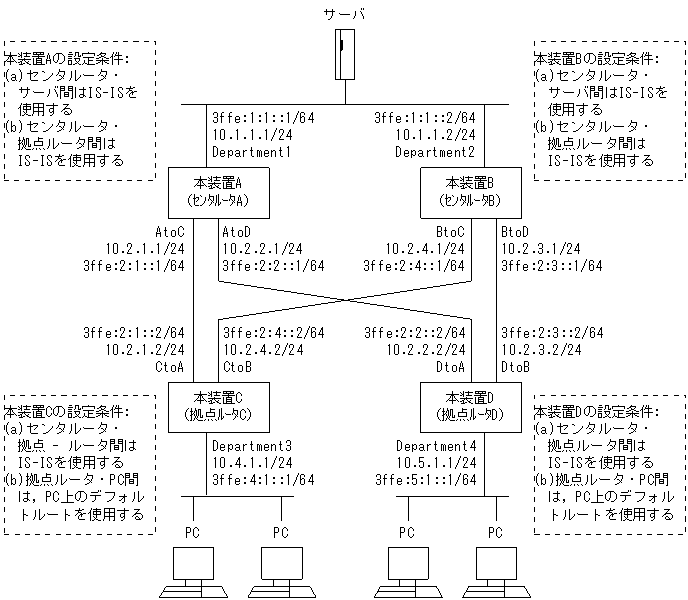

図9-26 構成図

[図データ]

[設定条件]

<ネットワーク全体>
  1. ネットワーク上で,IPv4通信とIPv6通信を並行して行います。
  2. IPv4ルーティング・IPv6ルーティングともにIS-ISを使用します。
  3. サーバ・PC間の通信は,本装置Bよりも本装置Aを優先します。
  4. エリア分割はしません。
  5. エリアアドレスには,49.0000を使用します。
  6. センタルータ・拠点ルータ間では,隣接ルータ認証を行います。認証方式にはHMAC-MD5を,認証鍵には『Center』を使用します。

<本装置A/Bの環境>
  1. センタルータ・サーバ間のルーティングにはIS-ISを使用します。
  2. センタルータ・拠点ルータ間のルーティングにはIS-ISを使用します。
  3. IS-ISプロトコルにおいて,拠点ルータを認証します。

<本装置C/Dの環境>
  1. センタルータ・拠点ルータ間のルーティングにはIS-ISを使用します。
  2. 拠点ルータ・PC間の経路制御は,PCのデフォルト経路を使用します。
  3. IS-ISプロトコルにおいて,センタルータを認証します。

(3) コンフィグレーション追加例

[コマンドによる追加設定]

<本装置A>
 1    (config)# isis yes
      [isis]
 2    (config)# protocols-supported ip ipv6
      [isis]
 3    (config)# exit

表9-87 本装置Aのコンフィグレーション解説

解説番号 解説
1〜3 本装置AのIS-ISプロトコルのルーティング対象プロトコル体系を,IPv4とIPv6の両方と指定します。

<本装置B>
 1    (config)# isis yes
      [isis]
 2    (config)# protocols-supported ip ipv6
      [isis]
 3    (config)# exit

表9-88 本装置Bのコンフィグレーション解説

解説番号 解説
1〜3 本装置BのIS-ISプロトコルのルーティング対象プロトコル体系を,IPv4とIPv6の両方と指定します。

<本装置C>
 1    (config)# isis yes
      [isis]
 2    (config)# protocols-supported ip ipv6
      [isis]
 3    (config)# exit

表9-89 本装置Cのコンフィグレーション解説

解説番号 解説
1〜3 本装置CのIS-ISプロトコルのルーティング対象プロトコル体系を,IPv4とIPv6の両方と指定します。

<本装置D>
 1    (config)# isis yes
      [isis]
 2    (config)# protocols-supported ip ipv6
      [isis]
 3    (config)# exit

表9-90 本装置Dのコンフィグレーション解説

解説番号 解説
1〜3 本装置DのIS-ISプロトコルのルーティング対象プロトコル体系を,IPv4とIPv6の両方と指定します。

[コンフィグレーションの表示]

<本装置A>
isis yes
  net 49.0000.0000.0000.0001.00
  protocols-supported ip ipv6
  interface AtoC
    metric 10
    authentication mode md5
    authentication key "Center"
  interface AtoD
    metric 10
    authentication mode md5
    authentication key "Center"
  interface Department1
    metric 10

<本装置B>
isis yes
  net 49.0000.0000.0000.0002.00
  protocols-supported ip ipv6
  interface BtoC
    metric 20
    authentication mode md5
    authentication key "Center"
  interface BtoD
    metric 20
    authentication mode md5
    authentication key "Center"
  interface Department2
    metric 10

<本装置C>
isis yes
  net 49.0000.0000.0000.0003.00
  protocols-supported ip ipv6
  interface CtoA
    metric 10
    authentication mode md5
    authentication key "Center"
  interface CtoB
    metric 20
    authentication mode md5
    authentication key "Center"
  interface Department3
    metric 10

<本装置D>
isis yes
  net 49.0000.0000.0000.0004.00
  protocols-supported ip ipv6
  interface Department4
    metric 10
  interface DtoA
    metric 10
    authentication mode md5
    authentication key "Center"
  interface DtoB
    metric 20
    authentication mode md5
    authentication key "Center"
