9.4.9 BGP4プロトコル(高速経路切替)

<この項の構成>
(1) 設定内容の概要
(2) 構成図と設定条件
(3) コンフィグレーション例

(1) 設定内容の概要

AS番号200(AS200),AS番号300(AS300)の自律システムと接続されたAS番号100の自律システム(AS100)において,各ASから学習した経路から第1優先経路および第2優先経路を生成し,障害等により第1優先経路が使用不可能になった場合に,高速に第2優先経路へ切替えます。

(2) 構成図と設定条件

[構成図]

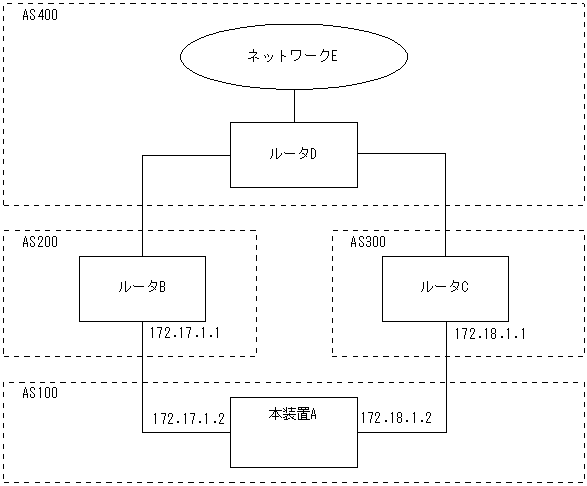

図9-24 構成図

[図データ]

[設定条件]

<本装置Aの環境>
  1. AS200,AS300のBGP4スピーカと外部ピアによりピアリングします。
  2. AS200,AS300から同一宛先(ネットワークE宛)の経路を学習した場合,高速経路切替用の第2優先経路を生成します。
  3. 各ASから受信する経路の優先順位をAS200,AS300の順にします。

(3) コンフィグレーション例

[コマンドによる設定]

<本装置A>
 1    (config)# options fast-reroute
 2    (config)# autonomoussystem 100
 3    (config)# routerid 172.16.1.1
 4    (config)# bgp yes
      [bgp]
 5    (config)# fast-reroute gen-secondary-route
      [bgp]
 6    (config)# externalpeeras 200
      [bgp externalpeeras 200]
 7    (config)# peer 172.17.1.1
      [bgp externalpeeras 200 peer 172.17.1.1]
 8    (config)# preference2 10
      [bgp externalpeeras 200 peer 172.17.1.1]
 9    (config)# exit
      [bgp externalpeeras 200]
10    (config)# exit
      [bgp]
11    (config)# externalpeeras 300
      [bgp externalpeeras 300]
12    (config)# peer 172.18.1.1
      [bgp externalpeeras 300 peer 172.18.1.1]
13    (config)# preference2 20
      [bgp externalpeeras 300 peer 172.18.1.1]
14    (config)# exit
      [bgp externalpeeras 300]
15    (config)# exit
      [bgp]
16    (config)# exit

表9-82 本装置Aのコンフィグレーション解説

解説番号 解説
1 高速経路切替機能を有効になるように定義します。
2 自装置の属するAS番号を定義します。
3 自装置のルータIDを定義します。
4〜5 同一宛先の経路を複数学習した場合に第2優先経路を生成するように定義します。
6〜16 AS200,AS300に対する外部ピアを定義します。またAS200,AS300から受信した経路のPreference2を設定するように定義します。これによって,AS200,AS300の順に経路を優先順位付けします。

[コンフィグレーションの表示]

<本装置A>
options fast-reroute
!
autonomoussystem 100
!
routerid 172.16.1.1
!
bgp yes
  fast-reroute gen-secondary-route
  externalpeeras 200
    peer 172.17.1.1
      preference2 10
  externalpeeras 300
    peer 172.18.1.1
      preference2 20
